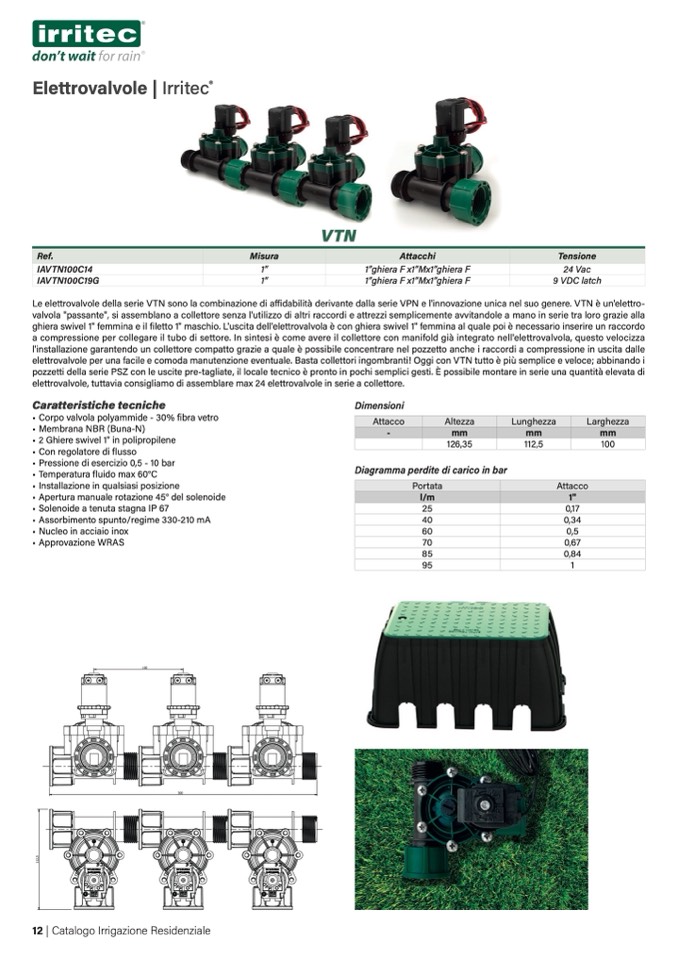

Elettrovalvole | Irritec

®

VTN

Ref.

Misura

Attacchi

Tensione

IAVTN100C14

1”

IAVTN100C19G

1”

1”ghiera F x1”Mx1”ghiera F

24 Vac

1”ghiera F x1”Mx1”ghiera F

9 VDC latch

Le elettrovalvole della serie VTN sono la combinazione di affidabilità derivante dalla serie VPN e l'innovazione unica nel suo genere. VTN è un'elettro-

valvola "passante", si assemblano a collettore senza l'utilizzo di altri raccordi e attrezzi semplicemente avvitandole a mano in serie tra loro grazie alla

ghiera swivel 1" femmina e il filetto 1" maschio. L'uscita dell'elettrovalvola è con ghiera swivel 1" femmina al quale poi è necessario inserire un raccordo

a compressione per collegare il tubo di settore. In sintesi è come avere il collettore con manifold già integrato nell'elettrovalvola, questo velocizza

l'installazione garantendo un collettore compatto grazie a quale è possibile concentrare nel pozzetto anche i raccordi a compressione in uscita dalle

elettrovalvole per una facile e comoda manutenzione eventuale. Basta collettori ingombranti! Oggi con VTN tutto è più semplice e veloce; abbinando i

pozzetti della serie PSZ con le uscite pre-tagliate, il locale tecnico è pronto in pochi semplici gesti. È possibile montare in serie una quantità elevata di

elettrovalvole, tuttavia consigliamo di assemblare max 24 elettrovalvole in serie a collettore.

Caratteristiche tecniche

• Corpo valvola polyammide - 30% fibra vetro

• Membrana NBR (Buna-N)

• 2 Ghiere swivel 1" in polipropilene

• Con regolatore di flusso

• Pressione di esercizio 0,5 - 10 bar

• Temperatura fluido max 60°C

• Installazione in qualsiasi posizione

• Apertura manuale rotazione 45° del solenoide

• Solenoide a tenuta stagna IP 67

• Assorbimento spunto/regime 330-210 mA

• Nucleo in acciaio inox

• Approvazione WRAS

Dimensioni

Attacco

Altezza

Lunghezza

Larghezza

-

mm

mm

mm

126,35

112,5

100

Diagramma perdite di carico in bar

25

40

60

70

85

95

0,17

0,34

0,5

0,67

0,84

1

Portata

Attacco

l/m

1"

12 | Catalogo Irrigazione Residenziale
