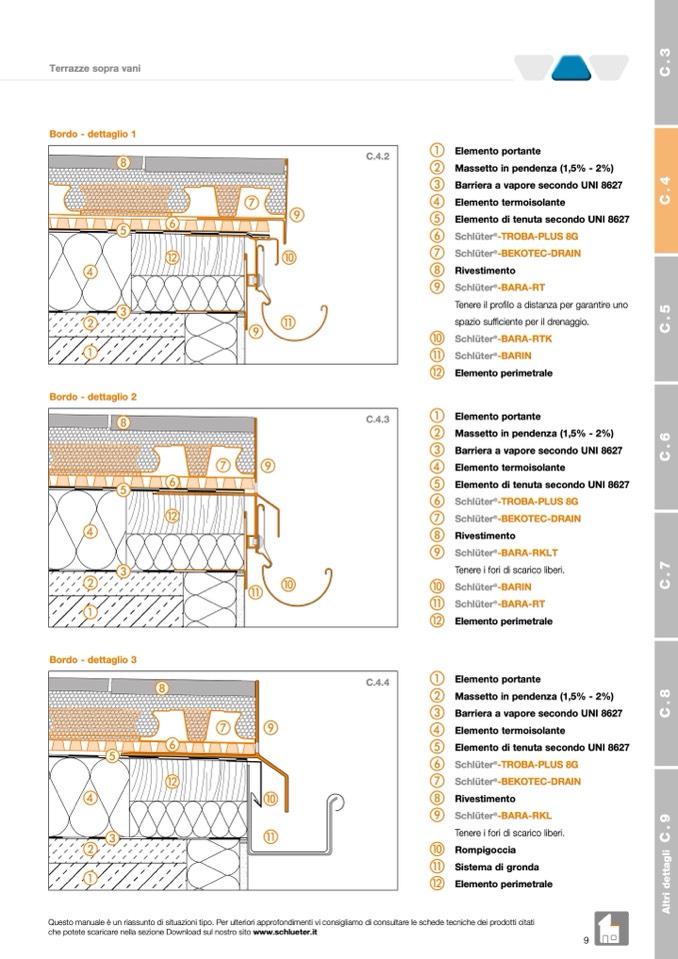

Terrazze sopra vani

Bordo - dettaglio 1

h

C.4.2

a Elemento portante

b Massetto in pendenza (1,5% - 2%)

c Barriera a vapore secondo UNI 8627

d Elemento termoisolante

e Elemento di tenuta secondo UNI 8627

f Schlüter

®

-TROBA-PLUS8G

g Schlüter

®

-BEKOTEC-DRAIN

h Rivestimento

i Schlüter

®

-BARA-RT

Tenere il profilo a distanza per garantire uno

spazio sufficiente per il drenaggio.

j Schlüter

®

-BARA-RTK

k Schlüter

®

-BARIN

l Elementoperimetrale

a Elemento portante

b Massetto in pendenza (1,5% - 2%)

c Barriera a vapore secondo UNI 8627

d Elemento termoisolante

e Elemento di tenuta secondo UNI 8627

f Schlüter

®

-TROBA-PLUS8G

g Schlüter

®

-BEKOTEC-DRAIN

h Rivestimento

i Schlüter

®

-BARA-RKLT

Tenere i fori di scarico liberi.

j Schlüter

®

-BARIN

k Schlüter

®

-BARA-RT

l Elementoperimetrale

a Elemento portante

b Massetto in pendenza (1,5% - 2%)

c Barriera a vapore secondo UNI 8627

d Elemento termoisolante

e Elemento di tenuta secondo UNI 8627

f Schlüter

®

-TROBA-PLUS8G

g Schlüter

®

-BEKOTEC-DRAIN

h Rivestimento

i Schlüter

®

-BARA-RKL

Tenere i fori di scarico liberi.

j Rompigoccia

k Sistema di gronda

l Elementoperimetrale

f

d

e

g

i

l

j

b

c

k

i

a

Bordo - dettaglio 2

h

f

l

d

C.4.3

c

a

Bordo - dettaglio 3

h

b

j

e

g

i

k

g

i

f

e

d

j

b

a

l

c

k

Questo manuale è un riassunto di situazioni tipo. Per ulteriori approfondimenti vi consigliamo di consultare le schede tecniche dei prodotti citati

che potete scaricare nella sezione Download sul nostro sito www.schlueter.it
