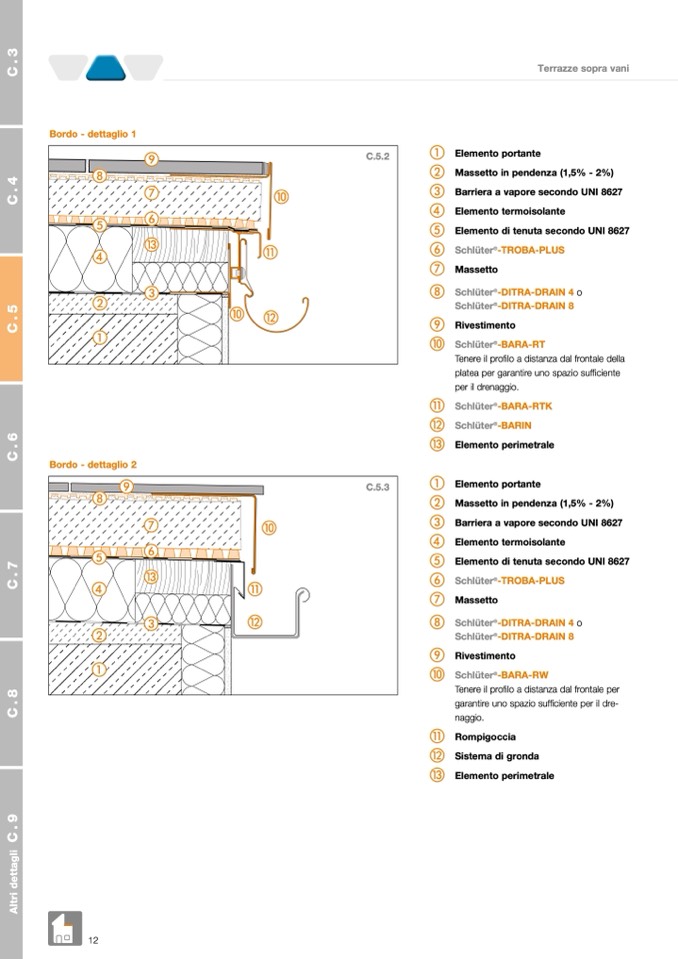

Terrazze sopra vani

Bordo - dettaglio 1

i

h

g

f

C.5.2

j

k

j

e

d

m

c

b

a

l

Bordo - dettaglio 2

a Elemento portante

b Massetto in pendenza (1,5% - 2%)

c Barriera a vapore secondo UNI 8627

d Elemento termoisolante

e Elemento di tenuta secondo UNI 8627

f Schlüter

®

-TROBA-PLUS

g Massetto

h Schlüter

®

-DITRA-DRAIN 4 o

Schlüter

®

-DITRA-DRAIN 8

i Rivestimento

j Schlüter

®

-BARA-RT

Tenere il profilo a distanza dal frontale della

platea per garantire uno spazio sufficiente

per il drenaggio.

k Schlüter

®

-BARA-RTK

l Schlüter

®

-BARIN

m Elemento perimetrale

a Elemento portante

b Massetto in pendenza (1,5% - 2%)

c Barriera a vapore secondo UNI 8627

d Elemento termoisolante

e Elemento di tenuta secondo UNI 8627

f Schlüter

®

-TROBA-PLUS

g Massetto

h Schlüter

®

-DITRA-DRAIN 4 o

Schlüter

®

-DITRA-DRAIN 8

i Rivestimento

j Schlüter

®

-BARA-RW

Tenere il profilo a distanza dal frontale per

garantire uno spazio sufficiente per il dre-

naggio.

k Rompigoccia

l Sistema di gronda

m Elemento perimetrale

i

h

g

f

c

b

C.5.3

e

d

m

k

j

l

a
