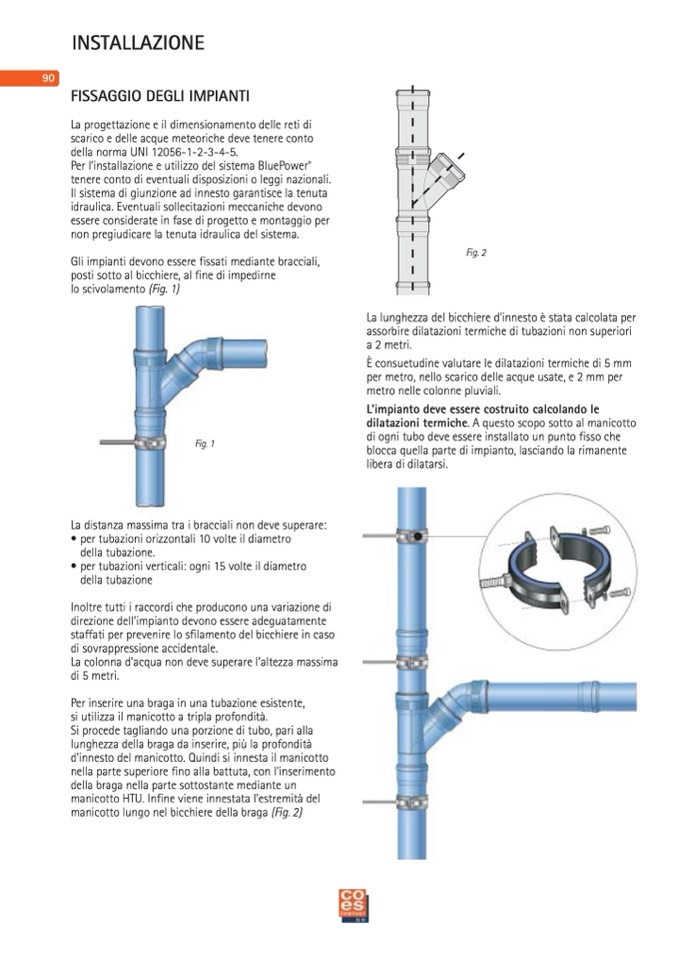

INSTALLAZIONE
Fig
FISSAGGIO DEGLI IMPIANTI
La progettazione e il dimensionamento delle reti di
scarico e delle acque meteoriche deve tenere conto
della norma UNI 12056-1-2-3-4-5.
Per l’installazione e utilizzo del sistema BluePower
®
tenere conto di eventuali disposizioni o leggi nazionali.
Il sistema di giunzione ad innesto garantisce la tenuta
idraulica. Eventuali sollecitazioni meccaniche devono
essere considerate in fase di progetto e montaggio per
non pregiudicare la tenuta idraulica del sistema.
Gli impianti devono essere fissati mediante bracciali,
posti sotto al bicchiere, al fine di impedirne
lo scivolamento (Fig. 1)
Fig. 1
La distanza massima tra i bracciali non deve superare:
• per tubazioni orizzontali 10 volte il diametro
della tubazione.
• per tubazioni verticali: ogni 15 volte il diametro
della tubazione
Inoltre tutti i raccordi che producono una variazione di
direzione dell’impianto devono essere adeguatamente
staffati per prevenire lo sfilamento del bicchiere in caso
di sovrappressione accidentale.
La colonna d’acqua non deve superare l’altezza massima
di 5 metri.
Per inserire una braga in una tubazione esistente,
si utilizza il manicotto a tripla profondità.
Si procede tagliando una porzione di tubo, pari alla
lunghezza della braga da inserire, più la profondità
d'innesto del manicotto. Quindi si innesta il manicotto
nella parte superiore fino alla battuta, con l'inserimento
della braga nella parte sottostante mediante un
manicotto HTU. Infine viene innestata l'estremità del
manicotto lungo nel bicchiere della braga (Fig. 2)
.2
La lunghezza del bicchiere d'innesto è stata calcolata per
assorbire dilatazioni termiche di tubazioni non superiori
a 2 metri.
È consuetudine valutare le dilatazioni termiche di 5 mm
per metro, nello scarico delle acque usate, e 2 mm per
metro nelle colonne pluviali.
L’impianto deve essere costruito calcolando le
dilatazioni termiche. A questo scopo sotto al manicotto
di ogni tubo deve essere installato un punto fisso che
blocca quella parte di impianto, lasciando la rimanente
libera di dilatarsi.
