60

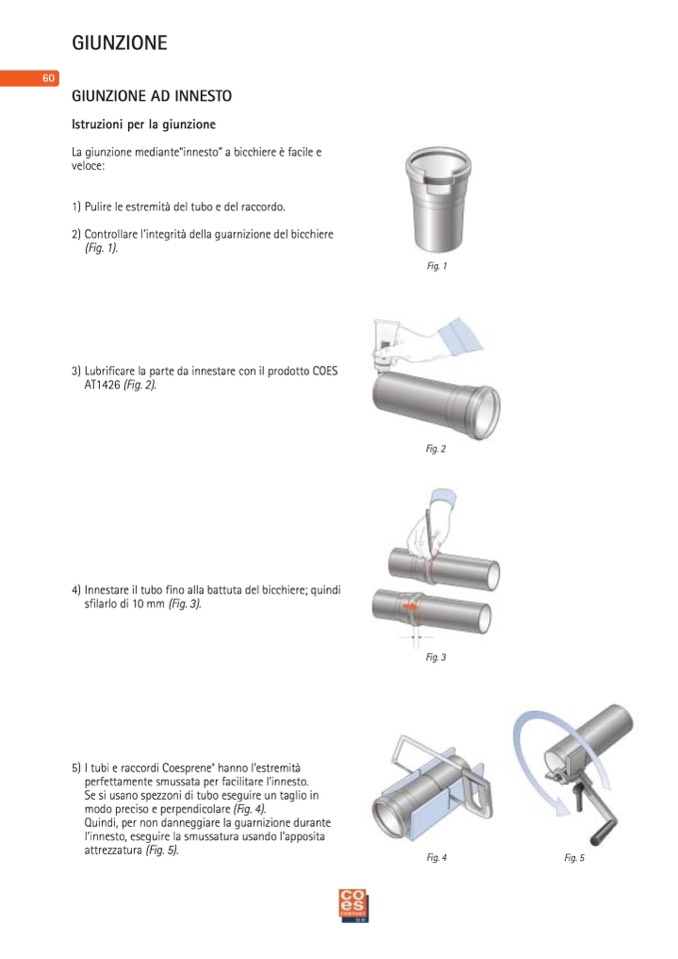

GIUNZIONE

GIUNZIONE AD INNESTO

Istruzioni per la giunzione

La giunzione mediante“innesto” a bicchiere è facile e

veloce:

1) Pulire le estremità del tubo e del raccordo.

2) Controllare l’integrità della guarnizione del bicchiere

(Fig. 1).

3) Lubrificare la parte da innestare con il prodotto COES

AT1426 (Fig. 2).

4) Innestare il tubo fino alla battuta del bicchiere; quindi

sfilarlo di 10 mm (Fig. 3).

Fig. 1

Fig. 2

Fig. 3

5) I tubi e raccordi Coesprene

®

hanno l’estremità

perfettamente smussata per facilitare l’innesto.

Se si usano spezzoni di tubo eseguire un taglio in

modo preciso e perpendicolare (Fig. 4).

Quindi, per non danneggiare la guarnizione durante

l’innesto, eseguire la smussatura usando l’apposita

attrezzatura (Fig. 5).

Fig. 4

Fig. 5
