Coestilen

®

42

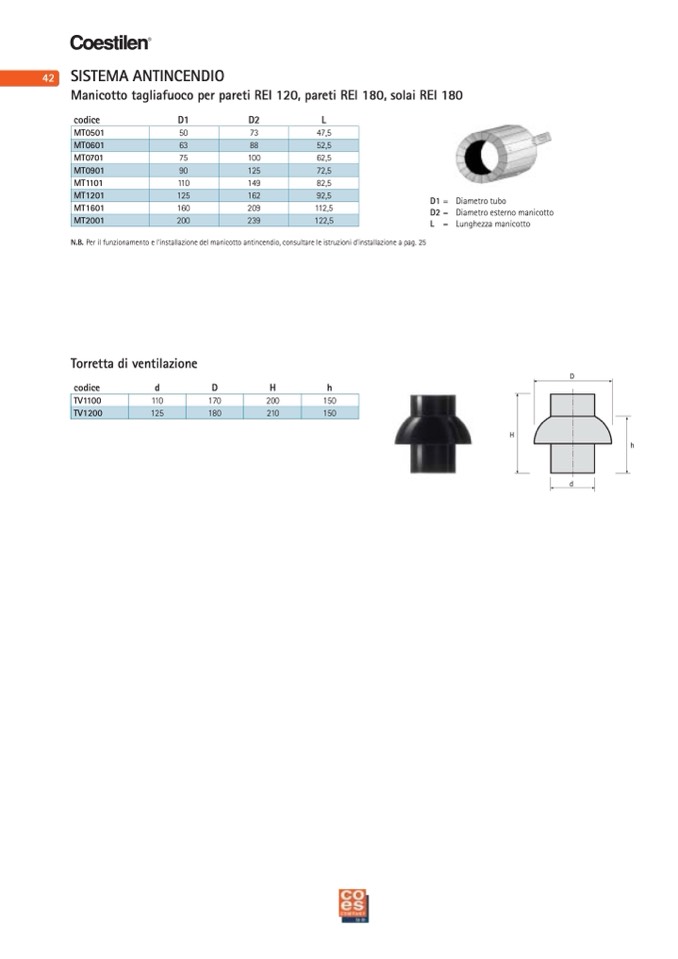

SISTEMA ANTINCENDIO

Manicotto tagliafuoco per pareti REI 120, pareti REI 180, solai REI 180

codice

D1

D2

L

N.B. Per il funzionamento e l’installazione del manicotto antincendio, consultare le istruzioni d’installazione a pag. 25

Torretta di ventilazione

codice

d

D

H

h

D1 =

D2 =

L =

Diametro tubo

Diametro esterno manicotto

Lunghezza manicotto

MT0501

MT0601

50

63

73

88

47,5

52,5

MT0701

75

100

62,5

MT0901

MT1101

90

110

125

149

72,5

82,5

MT1201

MT1601

MT2001

125

160

200

162

209

239

92,5

112,5

122,5

TV1100

TV1200

110

125

170

180

200

210

150

150

H

D

d

h
