Coesidra
®
152

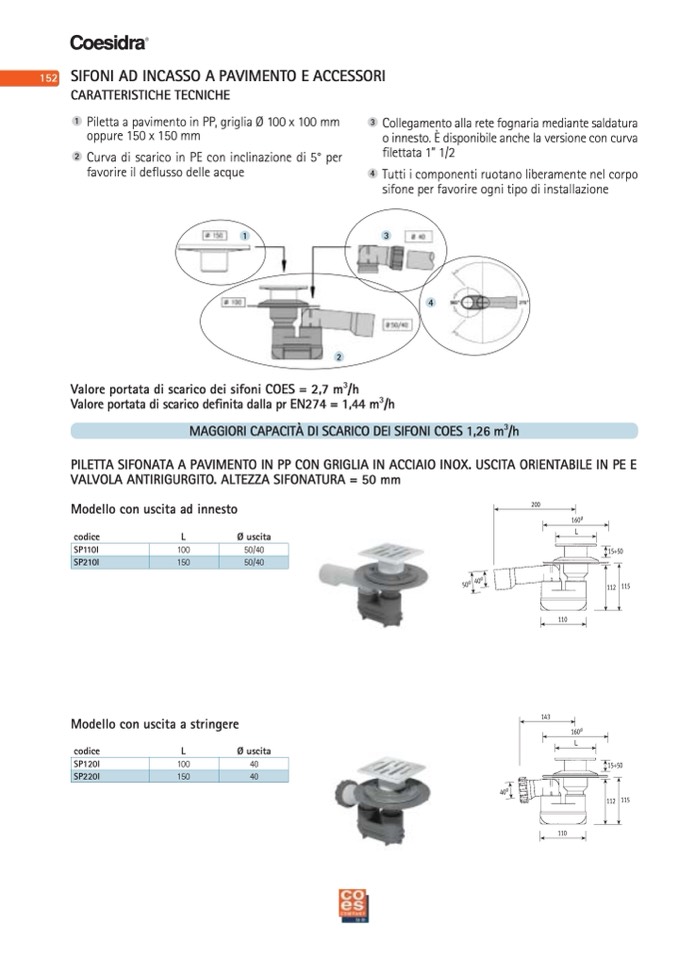

SIFONI AD INCASSO A PAVIMENTO E ACCESSORI
CARATTERISTICHE TECNICHE
1
Piletta a pavimento in PP, griglia Ø 100 x 100 mm
oppure 150 x 150 mm
2
Curva di scarico in PE con inclinazione di 5° per
favorire il deflusso delle acque
3
Collegamento alla rete fognaria mediante saldatura
o innesto. È disponibile anche la versione con curva
filettata 1” 1/2
4
Tutti i componenti ruotano liberamente nel corpo
sifone per favorire ogni tipo di installazione
1
3
2
Valore portata di scarico dei sifoni COES = 2,7 m
3
/h
Valore portata di scarico definita dalla pr EN274 = 1,44 m
3
/h
4
MAGGIORI CAPACITÀ DI SCARICO DEI SIFONI COES 1,26 m
3
/h
PILETTA SIFONATA A PAVIMENTO IN PP CON GRIGLIA IN ACCIAIO INOX. USCITA ORIENTABILE IN PE E
VALVOLA ANTIRIGURGITO. ALTEZZA SIFONATURA = 50 mm
Modello con uscita ad innesto
200
codice
L
Ø uscita
160
Ø
L
110
SP110I
SP210I
100
150
50/40
50/40
15÷50
115
143
112
Modello con uscita a stringere
codice
L
Ø uscita
160
Ø
L
110
15÷50
115
SP120I
SP220I
100
150
40
40
112
50
Ø
40
Ø
40
Ø
