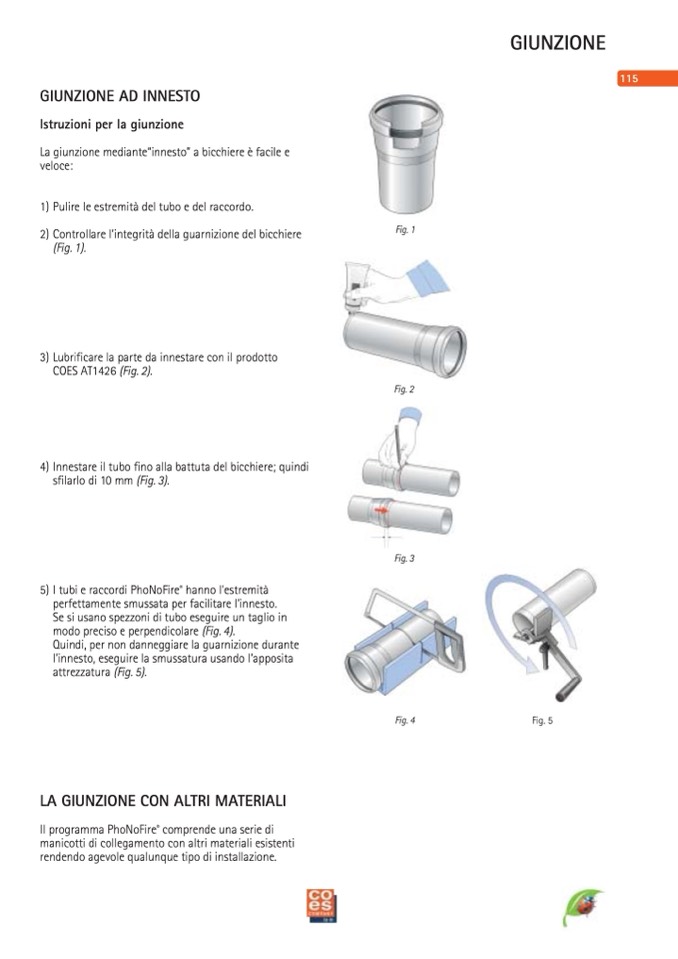

GIUNZIONE AD INNESTO

Istruzioni per la giunzione

La giunzione mediante“innesto” a bicchiere è facile e

veloce:

1) Pulire le estremità del tubo e del raccordo.

2) Controllare l’integrità della guarnizione del bicchiere

(Fig. 1).

3) Lubrificare la parte da innestare con il prodotto

COES AT1426 (Fig. 2).

4) Innestare il tubo fino alla battuta del bicchiere; quindi

sfilarlo di 10 mm (Fig. 3).

5) I tubi e raccordi PhoNoFire

®

hanno l’estremità

perfettamente smussata per facilitare l’innesto.

Se si usano spezzoni di tubo eseguire un taglio in

modo preciso e perpendicolare (Fig. 4).

Quindi, per non danneggiare la guarnizione durante

l’innesto, eseguire la smussatura usando l’apposita

attrezzatura (Fig. 5).

LA GIUNZIONE CON ALTRI MATERIALI

Il programma PhoNoFire

®

comprende una serie di

manicotti di collegamento con altri materiali esistenti

rendendo agevole qualunque tipo di installazione.

Fig. 3

GIUNZIONE

115

Fig. 1

Fig. 2

Fig. 4

Fig. 5
