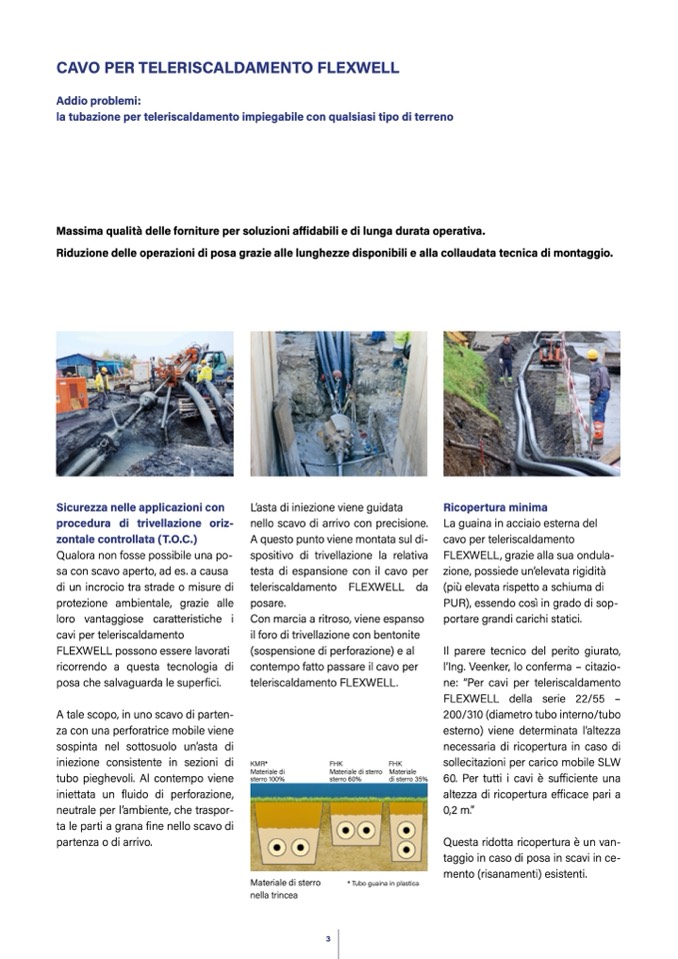

CAVO PER TELERISCALDAMENTO FLEXWELL
Addio problemi:
la tubazione per teleriscaldamento impiegabile con qualsiasi tipo di terreno
Massima qualit
à delle forniture per soluzioni affidabili e di lunga durata operativa.
Riduzione delle operazioni di posa grazie alle lunghezze disponibili e alla collaudata tecnica di montaggio.
Sicurezza nelle applicazioni con
procedura di trivellazione oriz-
zontale controllata (T.O.C.)
Qualora non fosse possibile una po-
sa con scavo aperto, ad es. a causa
di un incrocio tra strade o misure di
protezione ambientale, grazie alle
loro vantaggiose caratteristiche i
cavi per teleriscaldamento
FLEXWELL possono essere lavorati
ricorrendo a questa tecnologia di
posa che salvaguarda le superfici.
A tale scopo, in uno scavo di parten-
za con una perforatrice mobile viene
sospinta nel sottosuolo un’asta di
iniezione consistente in sezioni di
tubo pieghevoli. Al contempo viene
iniettata un fluido di perforazione,
neutrale per l’ambiente, che traspor-
ta le parti a grana fine nello scavo di
partenza o di arrivo.
L’asta di iniezione viene guidata
nello scavo di arrivo con precisione.
A questo punto viene montata sul di-
spositivo di trivellazione la relativa
testa di espansione con il cavo per
teleriscaldamento FLEXWELL da
posare.
Con marcia a ritroso, viene espanso
il foro di trivellazione con bentonite
(sospensione di perforazione) e al
contempo fatto passare il cavo per
teleriscaldamento FLEXWELL.
KMR*
FHK
FHK
Ricopertura minima
La guaina in acciaio esterna del
cavo per teleriscaldamento
FLEXWELL, grazie alla sua ondula-
zione, possiede un’elevata rigidità
(pi
ù elevata rispetto a schiuma di
PUR), essendo cos
ì in grado di sop-
portare grandi carichi statici.
Il parere tecnico del perito giurato,
l’Ing. Veenker, lo conferma – citazio-
ne: “Per cavi per teleriscaldamento
FLEXWELL della serie 22/55 –
200/310 (diametro tubo interno/tubo
esterno) viene determinata l’altezza
necessaria di ricopertura in caso di
sollecitazioni per carico mobile SLW
60. Per tutti i cavi
è sufficiente una
altezza di ricopertura efficace pari a
0,2m.”
Questa ridotta ricopertura è un van-
taggio in caso di posa in scavi in ce-
mento (risanamenti) esistenti.
Materiale di
sterro 100%
Materiale di sterro
nella trincea
Materiale di sterro
sterro 60%
Materiale
di sterro 35%
* Tubo guaina in plastica
3
