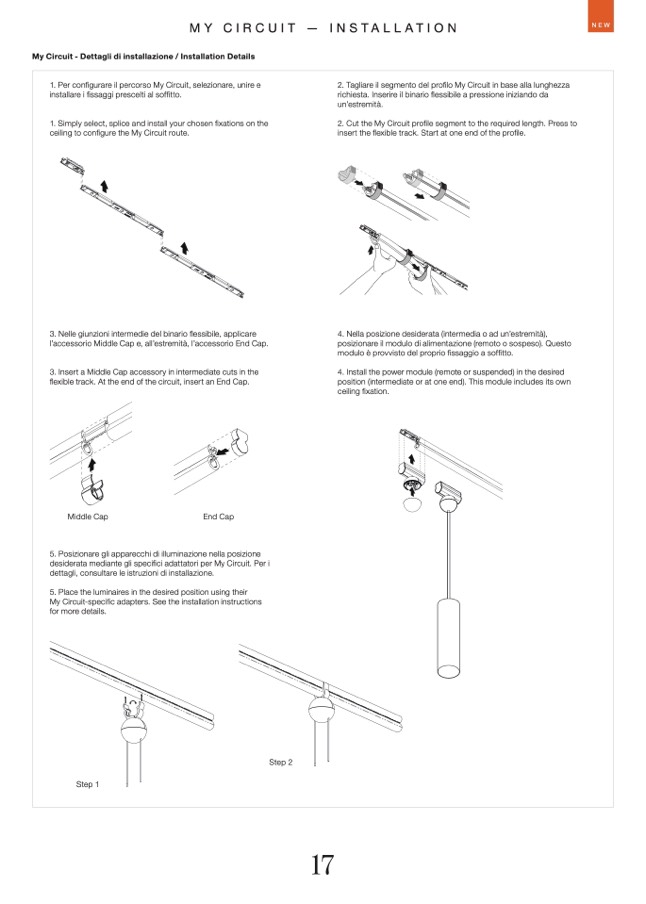

My Circuit - Dettagli di installazione / Installation Details

1. Per configurare il percorso My Circuit, selezionare, unire e

installare i fissaggi prescelti al soffitto.

1. Simply select, splice and install your chosen fixations on the

ceiling to configure the My Circuit route.

2. Tagliare il segmento del profilo My Circuit in base alla lunghezza

richiesta. Inserire il binario flessibile a pressione iniziando da

un’estremità.

2. Cut the My Circuit profile segment to the required length. Press to

insert the flexible track. Start at one end of the profile.

3. Nelle giunzioni intermedie del binario flessibile, applicare

l’accessorio Middle Cap e, all’estremità, l’accessorio End Cap.

3. Insert a Middle Cap accessory in intermediate cuts in the

flexible track. At the end of the circuit, insert an End Cap.

Middle Cap

End Cap

5. Posizionare gli apparecchi di illuminazione nella posizione

desiderata mediante gli specifici adattatori per My Circuit. Per i

dettagli, consultare le istruzioni di installazione.

5. Place the luminaires in the desired position using their

My Circuit-specific adapters. See the installation instructions

for more details.

4. Nella posizione desiderata (intermedia o ad un’estremità),

posizionare il modulo di alimentazione (remoto o sospeso). Questo

modulo è provvisto del proprio fissaggio a soffitto.

4. Install the power module (remote or suspended) in the desired

position (intermediate or at one end). This module includes its own

ceiling fixation.

Step 1

MY CIRCUIT — INSTALLATION

NEW

Step 2

17
