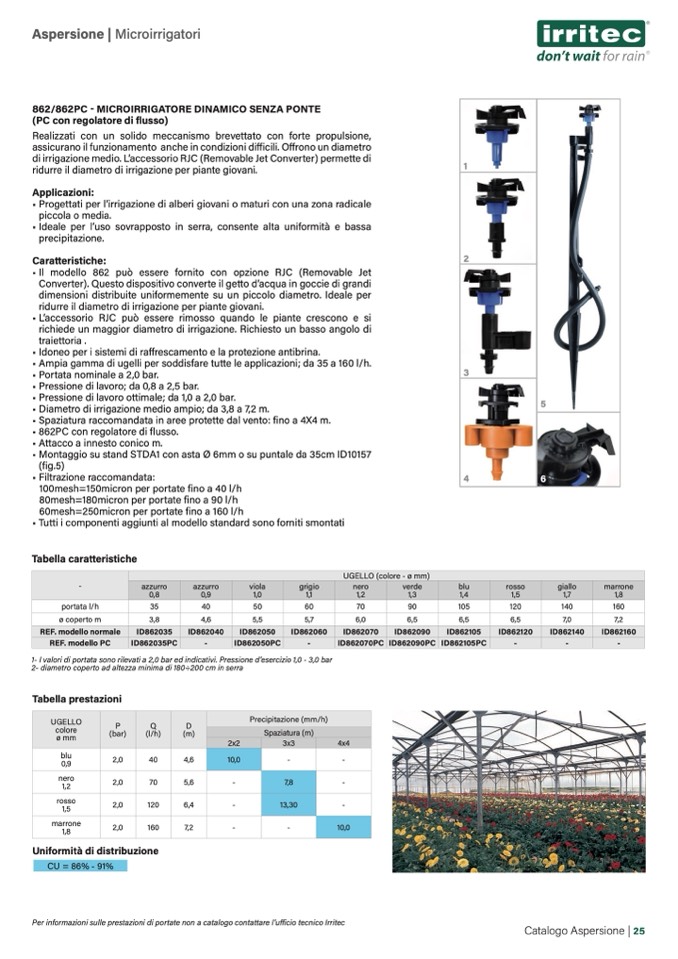

862/862PC - MICROIRRIGATORE DINAMICO SENZA PONTE

(PC con regolatore di flusso)

Realizzati con un solido meccanismo brevettato con forte propulsione,

assicurano il funzionamento anche in condizioni difficili. Offrono un diametro

di irrigazione medio. L’accessorio RJC (Removable Jet Converter) permette di

ridurre il diametro di irrigazione per piante giovani.

Applicazioni:

• Progettati per l’irrigazione di alberi giovani o maturi con una zona radicale

piccola o media.

• Ideale per l’uso sovrapposto in serra, consente alta uniformità e bassa

precipitazione.

Caratteristiche:

•Il modello 862 può essere fornito con opzione RJC (Removable Jet

Converter). Questo dispositivo converte il getto d’acqua in goccie di grandi

dimensioni distribuite uniformemente su un piccolo diametro. Ideale per

ridurre il diametro di irrigazione per piante giovani.

• L’accessorio RJC può essere rimosso quando le piante crescono e si

richiede un maggior diametro di irrigazione. Richiesto un basso angolo di

traiettoria .

• Idoneo per i sistemi di raffrescamento e la protezione antibrina.

• Ampia gamma di ugelli per soddisfare tutte le applicazioni; da 35 a 160 l/h.

• Portata nominale a 2,0 bar.

• Pressione di lavoro; da 0,8 a 2,5 bar.

• Pressione di lavoro ottimale; da 1,0 a 2,0 bar.

• Diametro di irrigazione medio ampio; da 3,8 a 7,2 m.

• Spaziatura raccomandata in aree protette dal vento: fino a 4X4 m.

• 862PC con regolatore di flusso.

• Attacco a innesto conico m.

• Montaggio su stand STDA1 con asta Ø 6mm o su puntale da 35cm ID10157

(fig.5)

• Filtrazione raccomandata:

100mesh=150micron per portate fino a 40 l/h

80mesh=180micron per portate fino a 90 l/h

60mesh=250micron per portate fino a 160 l/h

• Tutti i componenti aggiunti al modello standard sono forniti smontati

Tabella caratteristiche

1- I valori di portata sono rilevati a 2,0 bar ed indicativi. Pressione d’esercizio 1,0 - 3,0 bar

2- diametro coperto ad altezza minima di 180÷200 cm in serra

Tabella prestazioni

Uniformità di distribuzione

CU = 86% - 91%

-

UGELLO (colore - ø mm)

azzurro

0,8

azzurro

0,9

viola

1,0

grigio

1,1

nero

1,2

verde

1,3

blu

1,4

rosso

1,5

giallo

1,7

marrone

1,8

portata l/h

35

40

50

60

70

90

105

120

140

160

ø coperto m

3,8

4,6

5,5

5,7

6,0

6,5

6,5

6,5

7,0

7,2

REF. modello normale

ID862035

ID862040

ID862050

ID862060

ID862070

ID862090

ID862105

ID862120

ID862140

ID862160

REF. modello PC

ID862035PC

-

ID862050PC

-

ID862070PC

ID862090PC

ID862105PC

-

-

-

UGELLO

colore

ø mm

P

(bar)

Q

(l/h)

D

(m)

Precipitazione (mm/h)

Spaziatura (m)

2x2

3x3

4x4

blu

0,9

2,0

40

4,6

10,0

-

-

nero

1,2

2,0

70

5,6

-

7,8

-

rosso

1,5

2,0

120

6,4

-

13,30

-

marrone

1,8

2,0

160

7,2

-

-

10,0

Per informazioni sulle prestazioni di portate non a catalogo contattare l’u

fficio tecnico Irritec

Catalogo Aspersione | 25
