Aspersione | Minirrigatori per stand

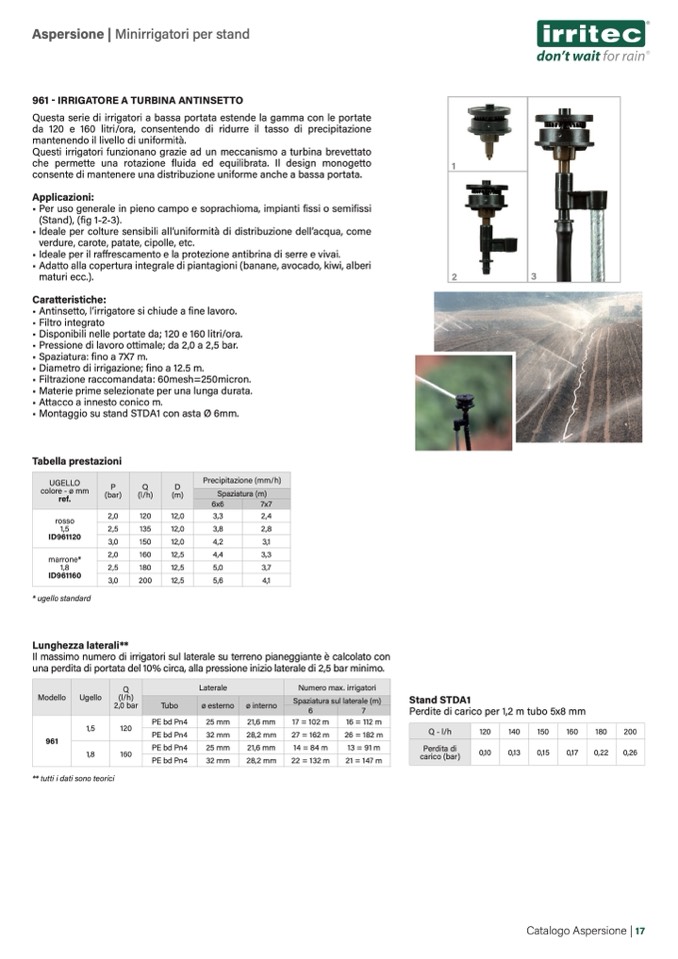

961 - IRRIGATORE A TURBINA ANTINSETTO
Questa serie di irrigatori a bassa portata estende la gamma con le portate
da 120 e 160 litri/ora, consentendo di ridurre il tasso di precipitazione
mantenendo il livello di uniformità.
Questi irrigatori funzionano grazie ad un meccanismo a turbina brevettato
che permette una rotazione fluida ed equilibrata. Il design monogetto
consente di mantenere una distribuzione uniforme anche a bassa portata.
Applicazioni:
• Per uso generale in pieno campo e soprachioma, impianti fissi o semifissi
(Stand), (fig 1-2-3).
• Ideale per colture sensibili all’uniformità di distribuzione dell’acqua, come
verdure, carote, patate, cipolle, etc.
• Ideale per il raffrescamento e la protezione antibrina di serre e vivai.
• Adatto alla copertura integrale di piantagioni (banane, avocado, kiwi, alberi
maturi ecc.).
Caratteristiche:
• Antinsetto, l’irrigatore si chiude a fine lavoro.
• Filtro integrato
• Disponibili nelle portate da; 120 e 160 litri/ora.
• Pressione di lavoro ottimale; da 2,0 a 2,5 bar.
• Spaziatura: fino a 7X7 m.
• Diametro di irrigazione; fino a 12.5 m.
• Filtrazione raccomandata: 60mesh=250micron.
• Materie prime selezionate per una lunga durata.
• Attacco a innesto conico m.
• Montaggio su stand STDA1 con asta Ø 6mm.
Tabella prestazioni
* ugello standard
Lunghezza laterali**
Il massimo numero di irrigatori sul laterale su terreno pianeggiante è calcolato con
una perdita di portata del 10% circa, alla pressione inizio laterale di 2,5 bar minimo.
** tutti i dati sono teorici
Stand STDA1
Perdite di carico per 1,2 m tubo 5x8 mm
1
3
2
UGELLO
colore - ø mm
ref.
P
(bar)
Q
(l/h)
D
(m)
Precipitazione (mm/h)
Spaziatura (m)
6x6
7x7
rosso
1,5
ID961120
2,0
120
12,0
3,3
2,4
2,5
135
12,0
3,8
2,8
3,0
150
12,0
4,2
3,1
marrone*
1,8
ID961160
2,0
160
12,5
4,4
3,3
2,5
180
12,5
5,0
3,7
3,0
200
12,5
5,6
4,1
Modello
Ugello
Q
(l/h)
2,0 bar
Laterale
Numero max. irrigatori
Tubo
ø esterno
ø interno
Spaziatura sul laterale (m)
6
7
961
1,5
120
PE bd Pn4
25 mm
21,6 mm
17 = 102 m
16 = 112 m
PE bd Pn4
32 mm
28,2 mm
27 = 162 m
26 = 182 m
1,8
160
PE bd Pn4
25 mm
21,6 mm
14 = 84 m
13 = 91 m
PE bd Pn4
32 mm
28,2 mm
22 = 132 m
21 = 147 m
Q - l/h
120
140
150
160
180
200
Perdita di
carico (bar)
0,10
0,13
0,15
0,17
0,22
0,26
Catalogo Aspersione | 17
