GMV6

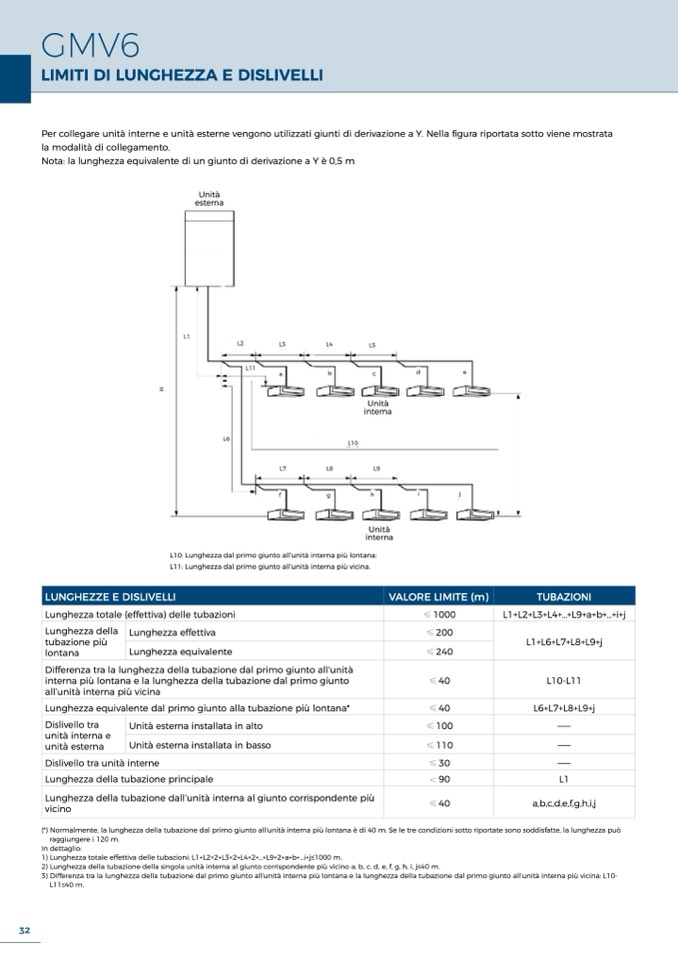

LIMITI DI LUNGHEZZA E DISLIVELLI
32
Per collegare unità interne e unità esterne vengono utilizzati giunti di derivazione a Y. Nella
figura riportata sotto viene mostrata
la modalità di collegamento.
Nota: la lunghezza equivalente di un giunto di derivazione a Y è 0,5 m
L1
L1
L11
L6
L6
L10
L2
L3
L4
L5
L 200
L2
L3
L4
L5
a
b
c
d
e
L10: Lunghezza dal primo giunto all’unità interna più lontana;
L11: Lunghezza dal primo giunto all’unità interna più vicina.
L7
L8
f
g
L9
h
i
j
(*) Normalmente, la lunghezza della tubazione dal primo giunto all’unità interna più lontana è di 40 m. Se le tre condizioni sotto riportate sono soddisfatte, la lunghezza può
raggiungere i 120 m.
In dettaglio:
1) Lunghezza totale effettiva delle tubazioni: L1+L2×2+L3×2+L4×2+...+L9×2+a+b+...i+j≤1000 m.
2) Lunghezza della tubazione della singola unità interna al giunto corrispondente più vicino a, b, c, d, e, f, g, h, i, j≤40 m.
3) Differenza tra la lunghezza della tubazione dal primo giunto all’unità interna più lontana e la lunghezza della tubazione dal primo giunto all’unit
à interna più vicina: L10-
L11≤40 m.
L10
Unità
esterna
H
H
UUnnitità
inintterrna
Unità
interna
LUNGHEZZE E DISLIVELLI
VALORE LIMITE (m)
TUBAZIONI
Lunghezza totale (effettiva) delle tubazioni
1000
L1+L2+L3+L4+...+L9+a+b+...+i+j
Lunghezza della
tubazione più
lontana
Lunghezza effettiva
200
Lunghezza equivalente
240
L1+L6+L7+L8+L9+j
Differenza tra la lunghezza della tubazione dal primo giunto all’unità
interna più lontana e la lunghezza della tubazione dal primo giunto
all’unità interna più vicina
40
L10-L11
Lunghezza equivalente dal primo giunto alla tubazione più lontana*
40
L6+L7+L8+L9+j
Dislivello tra
Unità esterna installata in alto
100
——
unità interna e
unità esterna
Unità esterna installata in basso
110
——
Dislivello tra unità interne
30
——
Lunghezza della tubazione principale
90
L1
Lunghezza della tubazione dall’unità interna al giunto corrispondente più
vicino
40
a,b,c,d,e,f,g,h,i,j
