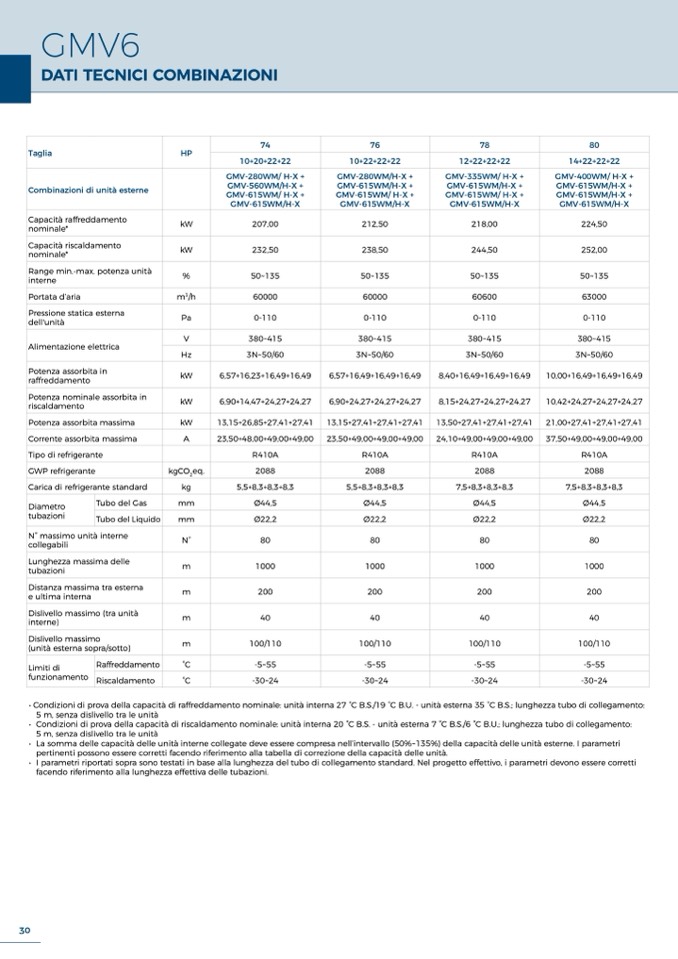

GMV6
DATI TECNICI COMBINAZIONI
Taglia
HP
74
76
78
80
Combinazioni di unità esterne
GMV-280WM/ H-X +
GMV-560WM/H-X +
GMV-615WM/ H-X +
GMV-615WM/H-X
GMV-280WM/H-X +
GMV-615WM/H-X +
GMV-615WM/ H-X +
GMV-615WM/H-X
GMV-335WM/ H-X +
GMV-615WM/H-X +
GMV-615WM/ H-X +
GMV-615WM/H-X
GMV-400WM/ H-X +
GMV-615WM/H-X +
GMV-615WM/H-X +
GMV-615WM/H-X
Capacità raffreddamento
nominale*
Capacità riscaldamento
nominale*
Range min.-max. potenza unità
interne
Portata d’aria
Pressione statica esterna
dell'unità
Alimentazione elettrica
Potenza assorbita in
raffreddamento
Potenza nominale assorbita in
riscaldamento
Potenza assorbita massima
Corrente assorbita massima
Tipo di refrigerante
GWP refrigerante
Carica di refrigerante standard
10+20+22+22
10+22+22+22
kW
207,00
212,50
kW
232,50
238,50
%
50~135
50~135
m
3
/h
60000
60000
Pa
0-110
0-110
V
380~415
380~415
Hz
3N~50/60
3N~50/60
kW
6,57+16,23+16,49+16,49
6,57+16,49+16,49+16,49
kW
6,90+14,47+24,27+24,27
6,90+24,27+24,27+24,27
kW
13,15+26,85+27,41+27,41 13,15+27,41+27,41+27,41
A
23,50+48,00+49,00+49,00 23,50+49,00+49,00+49,00
R410A
R410A
kgCO
2
eq.
2088
2088
kg
5,5+8,3+8,3+8,3
5,5+8,3+8,3+8,3
mm
Ø44,5
Ø44,5
mm
Ø22,2
Ø22,2
N°
80
80
m
1000
1000
m
200
200
12+22+22+22
218,00
244,50
50~135
60600
0-110
380~415
3N~50/60
8,40+16,49+16,49+16,49
8,15+24,27+24,27+24,27
13,50+27,41+27,41+27,41
24,10+49,00+49,00+49,00
R410A
2088
7,5+8,3+8,3+8,3
Ø44,5
Ø22,2
80
1000
200
14+22+22+22
224,50
252,00
50~135
63000
0-110
380~415
3N~50/60
10,00+16,49+16,49+16,49
10,42+24,27+24,27+24,27
21,00+27,41+27,41+27,41
37,50+49,00+49,00+49,00
R410A
2088
7,5+8,3+8,3+8,3
Ø44,5
Ø22,2
80
1000
200
Diametro
tubazioni
Tubo del Gas
Tubo del Liquido
N° massimo unità interne
collegabili
Lunghezza massima delle
tubazioni
Distanza massima tra esterna
e ultima interna
Dislivello massimo (tra unità
interne)
Dislivello massimo
(unità esterna sopra/sotto)
m
40
40
40
40
Raffreddamento
funzionamento
Riscaldamento
m
100/110
°C
-5~55
°C
-30~24
100/110
-5~55
-30~24
100/110
-5~55
-30~24
100/110
-5~55
-30~24
Limiti di
30
• Condizioni di prova della capacità di raffreddamento nominale: unità interna 27 °C B.S./19 °C B.U. - unità esterna 35 °C B.S.; lunghezza tubo di collegamento:
5 m, senza dislivello tra le unità
• Condizioni di prova della capacità di riscaldamento nominale: unità interna 20 °C B.S. - unità esterna 7 °C B.S./6 °C B.U.; lunghezza tubo di collegamento:
5 m, senza dislivello tra le unità
• La somma delle capacità delle unità interne collegate deve essere compresa nell’intervallo (50%~135%) della capacità delle unità esterne. I parametri
pertinenti possono essere corretti facendo riferimento alla tabella di correzione della capacità delle unità.
• I parametri riportati sopra sono testati in base alla lunghezza del tubo di collegamento standard. Nel progetto effettivo, i parametri devono essere corretti
facendo riferimento alla lunghezza effettiva delle tubazioni.
