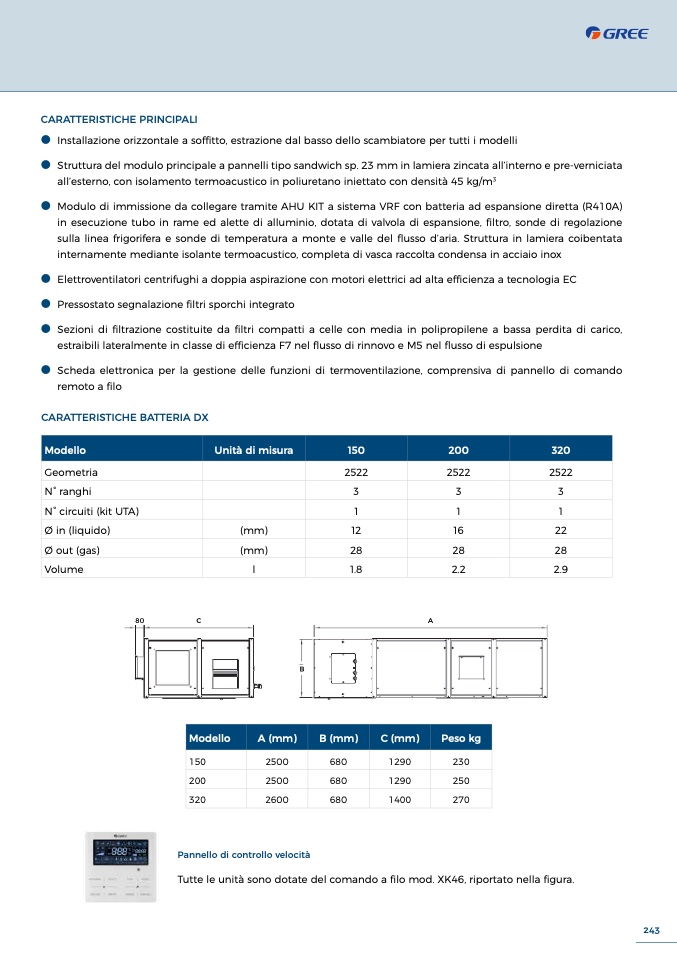

CARATTERISTICHE PRINCIPALI

Installazione orizzontale a soffitto, estrazione dal basso dello scambiatore per tutti i modelli

Struttura del modulo principale a pannelli tipo sandwich sp. 23 mm in lamiera zincata all’interno e pre-verniciata

all’esterno, con isolamento termoacustico in poliuretano iniettato con densit

à 45 kg/m

3

Modulo di immissione da collegare tramite AHU KIT a sistema VRF con batteria ad espansione diretta (R410A)

in esecuzione tubo in rame ed alette di alluminio, dotata di valvola di espansione, filtro, sonde di regolazione

sulla linea frigorifera e sonde di temperatura a monte e valle del flusso d’aria. Struttura in lamiera coibentata

internamente mediante isolante termoacustico, completa di vasca raccolta condensa in acciaio inox

Elettroventilatori centrifughi a doppia aspirazione con motori elettrici ad alta efficienza a tecnologia EC

Pressostato segnalazione filtri sporchi integrato

Sezioni di filtrazione costituite da filtri compatti a celle con media in polipropilene a bassa perdita di carico,

estraibili lateralmente in classe di efficienza F7 nel flusso di rinnovo e M5 nel flusso di espulsione

Scheda elettronica per la gestione delle funzioni di termoventilazione, comprensiva di pannello di comando

remoto a filo

CARATTERISTICHE BATTERIA DX

Modello

Unità di misura

150

200

320

Geometria

2522

2522

2522

N° ranghi

3

3

3

N° circuiti (kit UTA)

1

1

1

Ø in (liquido)

(mm)

12

16

22

Ø out (gas)

(mm)

28

28

28

Volume

l

1.8

2.2

2.9

8

0

C

A

B

Pannello di controllo velocità

Tutte le unità sono dotate del comando a filo mod. XK46, riportato nella figura.

Modello

A (mm)

B (mm)

C (mm)

Peso kg

150

2500

680

1290

230

200

2500

680

1290

250

320

2600

680

1400

270

243
