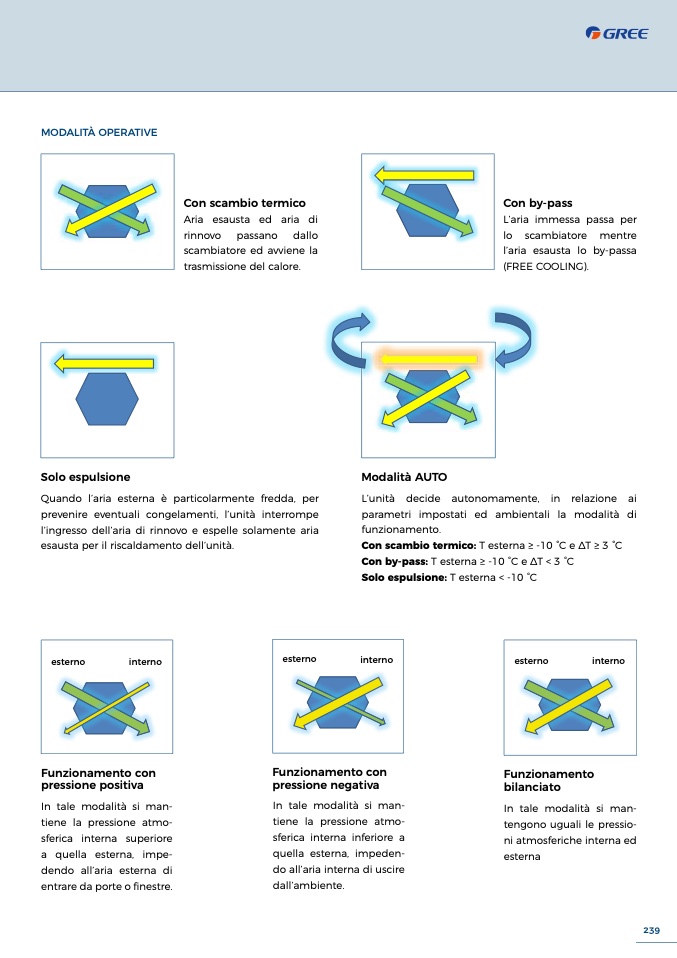

MODALITÀ OPERATIVE

Solo espulsione

Con scambio termico

Aria esausta ed aria di

rinnovo passano dallo

scambiatore ed avviene la

trasmissione del calore.

Con by-pass

L’aria immessa passa per

lo scambiatore mentre

l’aria esausta lo by-passa

(FREE COOLING).

!"#$%& '

!"#$%& '

!"#$%& '

Quando l’aria esterna è particolarmente fredda, per

prevenire eventuali congelamenti, l’unità interrompe

l’ingresso dell’aria di rinnovo e espelle solamente aria

esausta per il riscaldamento dell’unità.

L’unità decide autonomamente, in relazione ai

parametri impostati ed ambientali la modalità di

funzionamento.

Con scambio termico: T esterna ≥ -10 °C e ∆T ≥ 3 °C

Con by-pass: T esterna ≥ -10 °C e ∆T < 3 °C

Solo espulsione: T esterna < -10 °C

Funzionamento con

pressione positiva

In tale modalità si man-

tiene la pressione atmo-

sferica interna superiore

a quella esterna, impe-

dendo all’aria esterna di

entrare da porte o finestre.

Funzionamento con

pressione negativa

In tale modalità si man-

tiene la pressione atmo-

sferica interna inferiore a

quella esterna, impeden-

do all’aria interna di uscire

dall’ambiente.

Funzionamento

bilanciato

In tale modalità si man-

tengono uguali le pressio-

ni atmosferiche interna ed

esterna

Modalità AUTO

!"#$%& '

esterno

interno

esterno

interno

esterno

interno
