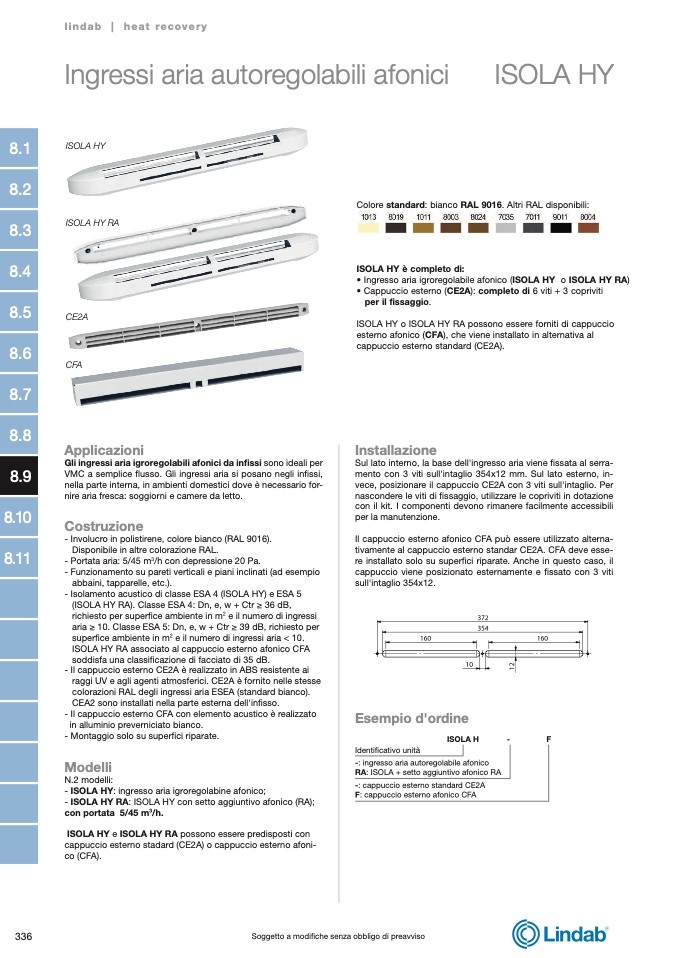

lindab | heat recovery

Ingressi aria autoregolabili afonici

ISOLA HY

ISOLA HY

ISOLA HY RA

CE2A

CFA

Applicazioni

Gli ingressi aria igroregolabili afonici da infissi sono ideali per

VMC a semplice flusso. Gli ingressi aria si posano negli infissi,

nella parte interna, in ambienti domestici dove è necessario for-

nire aria fresca: soggiorni e camere da letto.

Costruzione

- Involucro in polistirene, colore bianco (RAL 9016).

Disponibile in altre colorazione RAL.

- Portata aria: 5/45 m

3

/h con depressione 20 Pa.

- Funzionamento su pareti verticali e piani inclinati (ad esempio

abbaini, tapparelle, etc.).

- Isolamento acustico di classe ESA 4 (ISOLA HY) e ESA 5

(ISOLA HY RA). Classe ESA 4: Dn, e, w + Ctr ≥ 36 dB,

richiesto per superfice ambiente in m

2

e il numero di ingressi

aria ≥ 10. Classe ESA 5: Dn, e, w + Ctr ≥ 39 dB, richiesto per

superfice ambiente in m

2

e il numero di ingressi aria < 10.

ISOLA HY RA associato al cappuccio esterno afonico CFA

soddisfa una classificazione di facciato di 35 dB.

- Il cappuccio esterno CE2A è realizzato in ABS resistente ai

raggi UV e agli agenti atmosferici. CE2A

è fornito nelle stesse

colorazioni RAL degli ingressi aria ESEA (standard bianco).

CEA2 sono installati nella parte esterna dell'infisso.

- Il cappuccio esterno CFA con elemento acustico è realizzato

in alluminio preverniciato bianco.

- Montaggio solo su superfici riparate.

Modelli

N.2 modelli:

- ISOLA HY: ingresso aria igroregolabine afonico;

- ISOLA HY RA: ISOLA HY con setto aggiuntivo afonico (RA);

con portata 5/45 m

3

/h.

ISOLA HY e ISOLA HY RA possono essere predisposti con

cappuccio esterno stadard (CE2A) o cappuccio esterno afoni-

co (CFA).

Colore standard: bianco RAL 9016. Altri RAL disponibili:

ISOLA HY è completo di:

• Ingresso aria igroregolabile afonico (ISOLA HY o ISOLA HY RA)

• Cappuccio esterno (CE2A): completo di 6 viti + 3 copriviti

per il fissaggio.

ISOLA HY o ISOLA HY RA possono essere forniti di cappuccio

esterno afonico (CFA), che viene installato in alternativa al

cappuccio esterno standard (CE2A).

Installazione

Sul lato interno, la base dell'ingresso aria viene fissata al serra-

mento con 3 viti sull'intaglio 354x12 mm. Sul lato esterno, in-

vece, posizionare il cappuccio CE2A con 3 viti sull'intaglio. Per

nascondere le viti di fissaggio, utilizzare le copriviti in dotazione

con il kit. I componenti devono rimanere facilmente accessibili

per la manutenzione.

Il cappuccio esterno afonico CFA può essere utilizzato alterna-

tivamente al cappuccio esterno standar CE2A. CFA deve esse-

re installato solo su superfici riparate. Anche in questo caso, il

cappuccio viene posizionato esternamente e fissato con 3 viti

sull'intaglio 354x12.

Esempio d'ordine

ISOLA H

-

F

-: ingresso aria autoregolabile afonico

Identificativo unità

RA: ISOLA + setto aggiuntivo afonico RA

-: cappuccio esterno standard CE2A

F: cappuccio esterno afonico CFA

336

Soggetto a modifiche senza obbligo di preavviso
