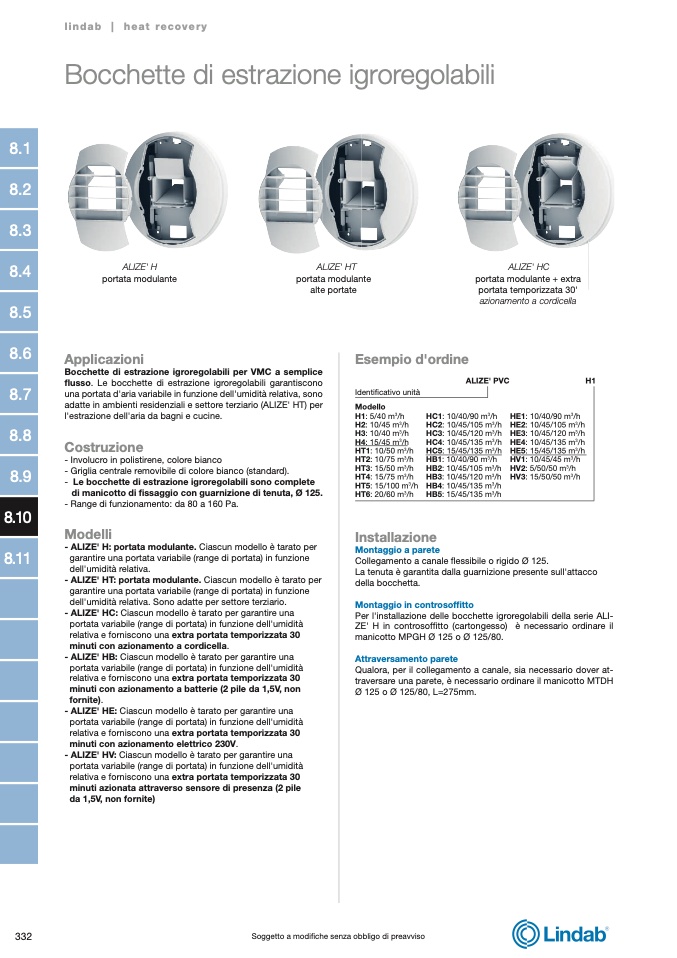

lindab | heat recovery
Bocchette di estrazione igroregolabili
ALIZE' H
portata modulante
Applicazioni
Bocchette di estrazione igroregolabili per VMC a semplice
flusso. Le bocchette di estrazione igroregolabili garantiscono
una portata d'aria variabile in funzione dell'umidit
à relativa, sono
adatte in ambienti residenziali e settore terziario (ALIZE' HT) per
l'estrazione dell'aria da bagni e cucine.
Costruzione
- Involucro in polistirene, colore bianco
- Griglia centrale removibile di colore bianco (standard).
- Le bocchette di estrazione igroregolabili sono complete
di manicotto di fissaggio con guarnizione di tenuta, Ø 125.
- Range di funzionamento: da 80 a 160 Pa.
Modelli
- ALIZE' H: portata modulante. Ciascun modello
è tarato per
garantire una portata variabile (range di portata) in funzione
dell'umidità relativa.
- ALIZE' HT: portata modulante. Ciascun modello è tarato per
garantire una portata variabile (range di portata) in funzione
dell'umidità relativa. Sono adatte per settore terziario.
- ALIZE' HC: Ciascun modello è tarato per garantire una
portata variabile (range di portata) in funzione dell'umidità
relativa e forniscono una extra portata temporizzata 30
minuti con azionamento a cordicella.
- ALIZE' HB: Ciascun modello è tarato per garantire una
portata variabile (range di portata) in funzione dell'umidità
relativa e forniscono una extra portata temporizzata 30
minuti con azionamento a batterie (2 pile da 1,5V, non
fornite).
- ALIZE' HE: Ciascun modello è tarato per garantire una
portata variabile (range di portata) in funzione dell'umidità
relativa e forniscono una extra portata temporizzata 30
minuti con azionamento elettrico 230V.
- ALIZE' HV: Ciascun modello è tarato per garantire una
portata variabile (range di portata) in funzione dell'umidità
relativa e forniscono una extra portata temporizzata 30
minuti azionata attraverso sensore di presenza (2 pile
da 1,5V, non fornite)
ALIZE' HT
portata modulante
alte portate
ALIZE' HC
portata modulante + extra
portata temporizzata 30'
azionamento a cordicella
Esempio d'ordine
ALIZE' PVC
HC1: 10/40/90 m
3
/h
HC2: 10/45/105 m
3
/h
HC3: 10/45/120 m
3
/h
HC4: 10/45/135 m
3
/h
HC5: 15/45/135 m
3
/h
HB1: 10/40/90 m
3
/h
HB2: 10/45/105 m
3
/h
HB3: 10/45/120 m
3
/h
HB4: 10/45/135 m
3
/h
HB5: 15/45/135 m
3
/h
H1
Identificativo unità
Modello
H1: 5/40 m
3
/h
H2: 10/45 m
3
/h
H3: 10/40 m
3
/h
H4: 15/45 m
3
/h
HT1: 10/50 m
3
/h
HT2: 10/75 m
3
/h
HT3: 15/50 m
3
/h
HT4: 15/75 m
3
/h
HT5: 15/100 m
3
/h
HT6: 20/60 m
3
/h
HE1: 10/40/90 m
3
/h
HE2: 10/45/105 m
3
/h
HE3: 10/45/120 m
3
/h
HE4: 10/45/135 m
3
/h
HE5: 15/45/135 m
3
/h
HV1: 10/45/45 m
3
/h
HV2: 5/50/50 m
3
/h
HV3: 15/50/50 m
3
/h
Installazione
Montaggio a parete
Collegamento a canale flessibile o rigido Ø 125.
La tenuta è garantita dalla guarnizione presente sull'attacco
della bocchetta.
Montaggio in controsoffitto
Per l'installazione delle bocchette igroregolabili della serie ALI-
ZE' H in controsoffitto (cartongesso) è necessario ordinare il
manicotto MPGH Ø 125 o Ø 125/80.
Attraversamento parete
Qualora, per il collegamento a canale, sia necessario dover at-
traversare una parete, è necessario ordinare il manicotto MTDH
Ø 125 o Ø 125/80, L=275mm.
332
Soggetto a modifiche senza obbligo di preavviso
