lindab | heat recovery

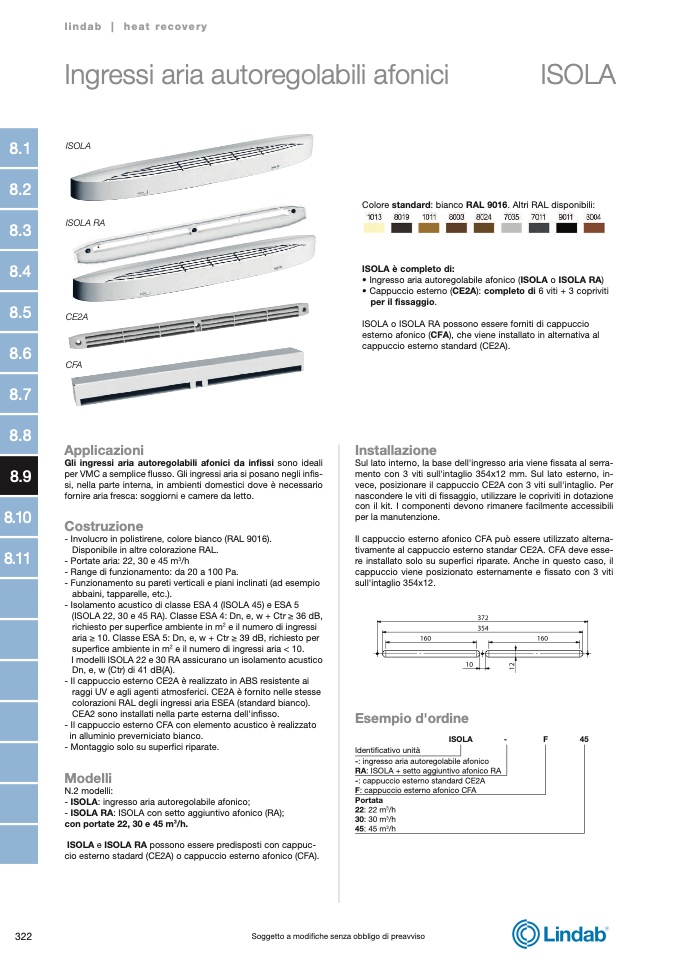

Ingressi aria autoregolabili afonici

ISOLA

ISOLA

ISOLA RA

CE2A

CFA

Applicazioni

Gli ingressi aria autoregolabili afonici da in

fissi sono ideali

per VMC a semplice flusso. Gli ingressi aria si posano negli infis-

si, nella parte interna, in ambienti domestici dove è necessario

fornire aria fresca: soggiorni e camere da letto.

Costruzione

- Involucro in polistirene, colore bianco (RAL 9016).

Disponibile in altre colorazione RAL.

- Portate aria: 22, 30 e 45 m

3

/h

- Range di funzionamento: da 20 a 100 Pa.

- Funzionamento su pareti verticali e piani inclinati (ad esempio

abbaini, tapparelle, etc.).

- Isolamento acustico di classe ESA 4 (ISOLA 45) e ESA 5

(ISOLA 22, 30 e 45 RA). Classe ESA 4: Dn, e, w + Ctr ≥ 36 dB,

richiesto per superfice ambiente in m

2

e il numero di ingressi

aria ≥ 10. Classe ESA 5: Dn, e, w + Ctr ≥ 39 dB, richiesto per

superfice ambiente in m

2

e il numero di ingressi aria < 10.

I modelli ISOLA 22 e 30 RA assicurano un isolamento acustico

Dn, e, w (Ctr) di 41 dB(A).

- Il cappuccio esterno CE2A è realizzato in ABS resistente ai

raggi UV e agli agenti atmosferici. CE2A

è fornito nelle stesse

colorazioni RAL degli ingressi aria ESEA (standard bianco).

CEA2 sono installati nella parte esterna dell'infisso.

- Il cappuccio esterno CFA con elemento acustico è realizzato

in alluminio preverniciato bianco.

- Montaggio solo su superfici riparate.

Modelli

N.2 modelli:

- ISOLA: ingresso aria autoregolabile afonico;

- ISOLA RA: ISOLA con setto aggiuntivo afonico (RA);

con portate 22, 30 e 45 m

3

/h.

ISOLA e ISOLA RA possono essere predisposti con cappuc-

cio esterno stadard (CE2A) o cappuccio esterno afonico (CFA).

Colore standard: bianco RAL 9016. Altri RAL disponibili:

ISOLA è completo di:

• Ingresso aria autoregolabile afonico (ISOLA o ISOLA RA)

• Cappuccio esterno (CE2A): completo di 6 viti + 3 copriviti

per il fissaggio.

ISOLA o ISOLA RA possono essere forniti di cappuccio

esterno afonico (CFA), che viene installato in alternativa al

cappuccio esterno standard (CE2A).

Installazione

Sul lato interno, la base dell'ingresso aria viene fissata al serra-

mento con 3 viti sull'intaglio 354x12 mm. Sul lato esterno, in-

vece, posizionare il cappuccio CE2A con 3 viti sull'intaglio. Per

nascondere le viti di fissaggio, utilizzare le copriviti in dotazione

con il kit. I componenti devono rimanere facilmente accessibili

per la manutenzione.

Il cappuccio esterno afonico CFA può essere utilizzato alterna-

tivamente al cappuccio esterno standar CE2A. CFA deve esse-

re installato solo su superfici riparate. Anche in questo caso, il

cappuccio viene posizionato esternamente e fissato con 3 viti

sull'intaglio 354x12.

Esempio d'ordine

ISOLA

-

F

45

Identificativo unità

-: ingresso aria autoregolabile afonico

RA: ISOLA + setto aggiuntivo afonico RA

-: cappuccio esterno standard CE2A

F: cappuccio esterno afonico CFA

Portata

22: 22 m

3

/h

30: 30 m

3

/h

45: 45 m

3

/h

322
