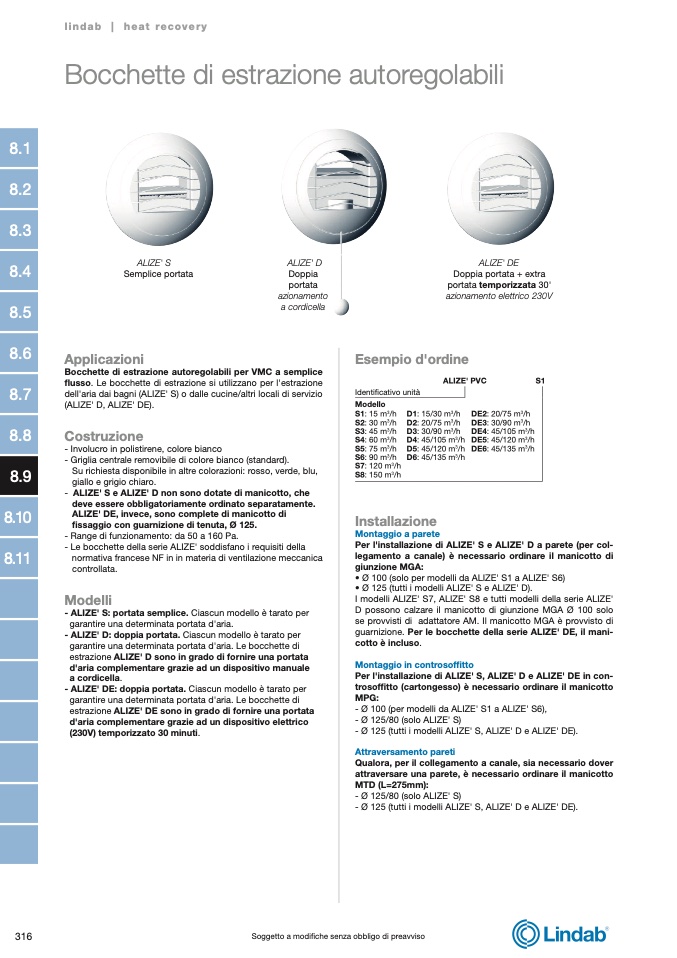

lindab | heat recovery

Bocchette di estrazione autoregolabili

ALIZE' S

Semplice portata

Applicazioni

ALIZE' D

Doppia

portata

azionamento

a cordicella

ALIZE' DE

Doppia portata + extra

portata temporizzata 30'

azionamento elettrico 230V

Esempio d'ordine

Bocchette di estrazione autoregolabili per VMC a semplice

flusso. Le bocchette di estrazione si utilizzano per l'estrazione

dell'aria dai bagni (ALIZE' S) o dalle cucine/altri locali di servizio

(ALIZE' D, ALIZE' DE).

Costruzione

- Involucro in polistirene, colore bianco

- Griglia centrale removibile di colore bianco (standard).

Su richiesta disponibile in altre colorazioni: rosso, verde, blu,

giallo e grigio chiaro.

- ALIZE' S e ALIZE' D non sono dotate di manicotto, che

deve essere obbligatoriamente ordinato separatamente.

ALIZE' DE, invece, sono complete di manicotto di

fissaggio con guarnizione di tenuta, Ø 125.

- Range di funzionamento: da 50 a 160 Pa.

- Le bocchette della serie ALIZE' soddisfano i requisiti della

normativa francese NF in in materia di ventilazione meccanica

controllata.

Modelli

- ALIZE' S: portata semplice. Ciascun modello è tarato per

garantire una determinata portata d'aria.

- ALIZE' D: doppia portata. Ciascun modello è tarato per

garantire una determinata portata d'aria. Le bocchette di

estrazione ALIZE' D sono in grado di fornire una portata

d'aria complementare grazie ad un dispositivo manuale

a cordicella.

- ALIZE' DE: doppia portata. Ciascun modello è tarato per

garantire una determinata portata d'aria. Le bocchette di

estrazione ALIZE' DE sono in grado di fornire una portata

d'aria complementare grazie ad un dispositivo elettrico

(230V) temporizzato 30 minuti.

ALIZE' PVC

S1

Identificativo unità

Modello

S1: 15 m

3

/h

S2: 30 m

3

/h

S3: 45 m

3

/h

S4: 60 m

3

/h

S5: 75 m

3

/h

S6: 90 m

3

/h

S7: 120 m

3

/h

S8: 150 m

3

/h

D1: 15/30 m

3

/h

D2: 20/75 m

3

/h

D3: 30/90 m

3

/h

D4: 45/105 m

3

/h

D5: 45/120 m

3

/h

D6: 45/135 m

3

/h

DE2: 20/75 m

3

/h

DE3: 30/90 m

3

/h

DE4: 45/105 m

3

/h

DE5: 45/120 m

3

/h

DE6: 45/135 m

3

/h

Installazione

Montaggio a parete

Per l'installazione di ALIZE' S e ALIZE' D a parete (per col-

legamento a canale) è necessario ordinare il manicotto di

giunzione MGA:

• Ø 100 (solo per modelli da ALIZE' S1 a ALIZE' S6)

• Ø 125 (tutti i modelli ALIZE' S e ALIZE' D).

I modelli ALIZE' S7, ALIZE' S8 e tutti modelli della serie ALIZE'

D possono calzare il manicotto di giunzione MGA Ø 100 solo

se provvisti di adattatore AM. Il manicotto MGA è provvisto di

guarnizione. Per le bocchette della serie ALIZE' DE, il mani-

cotto è incluso.

Montaggio in controsoffitto

Per l'installazione di ALIZE' S, ALIZE' D e ALIZE' DE in con-

trosoffitto (cartongesso) è necessario ordinare il manicotto

MPG:

- Ø 100 (per modelli da ALIZE' S1 a ALIZE' S6),

- Ø 125/80 (solo ALIZE' S)

- Ø 125 (tutti i modelli ALIZE' S, ALIZE' D e ALIZE' DE).

Attraversamento pareti

Qualora, per il collegamento a canale, sia necessario dover

attraversare una parete, è necessario ordinare il manicotto

MTD (L=275mm):

- Ø 125/80 (solo ALIZE' S)

- Ø 125 (tutti i modelli ALIZE' S, ALIZE' D e ALIZE' DE).

316
