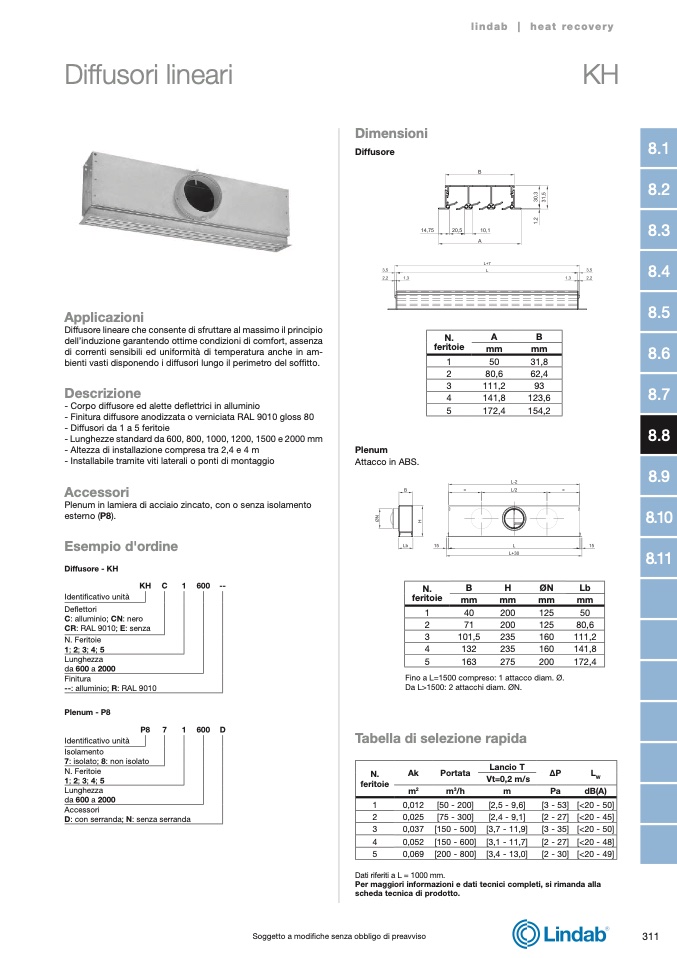

Diffusori lineari
KH
Applicazioni
Diffusore lineare che consente di sfruttare al massimo il principio
dell’induzione garantendo ottime condizioni di comfort, assenza
di correnti sensibili ed uniformità di temperatura anche in am-
bienti vasti disponendo i diffusori lungo il perimetro del soffitto.
Descrizione
- Corpo diffusore ed alette deflettrici in alluminio
- Finitura diffusore anodizzata o verniciata RAL 9010 gloss 80
- Diffusori da 1 a 5 feritoie
- Lunghezze standard da 600, 800, 1000, 1200, 1500 e 2000 mm
- Altezza di installazione compresa tra 2,4 e 4 m
- Installabile tramite viti laterali o ponti di montaggio
Accessori
Plenum in lamiera di acciaio zincato, con o senza isolamento
esterno (P8).
Esempio d'ordine
N.
A
B
Diffusore - KH
Identificativo unità
Deflettori
KH
C
1
600
--
N.
B
H
ØN
Lb
C: alluminio; CN: nero
CR: RAL 9010; E: senza
N. Feritoie
1; 2; 3; 4; 5
Lunghezza
da 600 a 2000
Finitura
--: alluminio; R: RAL 9010
Plenum - P8
40
200
71
200
101,5
235
132
235
163
275
125
50
125
80,6
160
111,2
160
141,8
200
172,4
Identificativo unità
Isolamento
7: isolato; 8: non isolato
N. Feritoie
1; 2; 3; 4; 5
Lunghezza
da 600 a 2000
Accessori
D: con serranda; N: senza serranda
feritoie
1
2
3
4
5
m
2
0,012
0,025
0,037
0,052
0,069
m
3
/h
[50 - 200]
[75 - 300]
[150 - 500]
[150 - 600]
[200 - 800]
Vt=0,2 m/s
m
[2,5 - 9,6]
[2,4 - 9,1]
[3,7 - 11,9]
[3,1 - 11,7]
[3,4 - 13,0]
Pa
[3 - 53]
[2 - 27]
[3 - 35]
[2 - 27]
[2 - 30]
dB(A)
[<20 - 50]
[<20 - 45]
[<20 - 50]
[<20 - 48]
[<20 - 49]
P8
7
1
600
D
Fino a L=1500 compreso: 1 attacco diam. Ø.
Da L>1500: 2 attacchi diam. ØN.
Tabella di selezione rapida
N.
Ak
Portata
Lancio T
ΔP
L
W
Dimensioni
Diffusore
8.1
8.2
8.3
8.4
8.5
8.6
8.7
8.8
8.9
8.10
8.11
Plenum
Attacco in ABS.
Dati riferiti a L = 1000 mm.
feritoie
1
2
3
4
5
mm
mm
mm
mm
feritoie
1
2
3
4
5
mm
mm
50
31,8
80,6
62,4
111,2
93
lindab | heat recovery
Per maggiori informazioni e dati tecnici completi, si rimanda alla
scheda tecnica di prodotto.
Soggetto a modifiche senza obbligo di preavviso
311
141,8
172,4
123,6
154,2
