Dimensioni

l

1

l

2

144

100

N.

attacchi

290

Soggetto a modifiche senza obbligo di preavviso

lindab | heat recovery

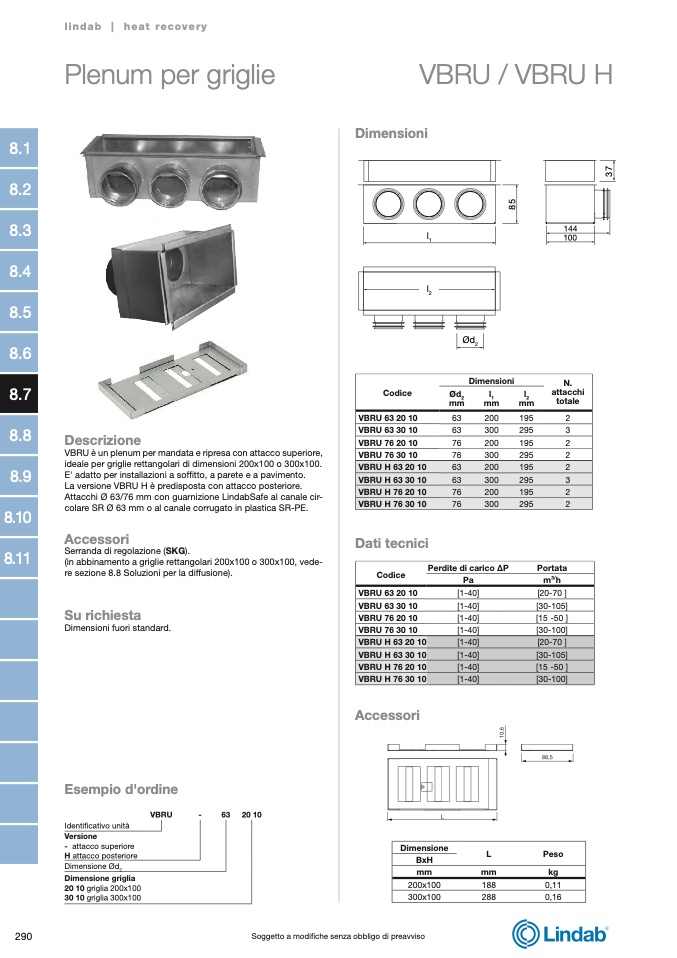

Plenum per griglie

Descrizione

VBRU è un plenum per mandata e ripresa con attacco superiore,

ideale per griglie rettangolari di dimensioni 200x100 o 300x100.

E' adatto per installazioni a soffitto, a parete e a pavimento.

La versione VBRU H è predisposta con attacco posteriore.

Attacchi Ø 63/76 mm con guarnizione LindabSafe al canale cir-

colare SR Ø 63 mm o al canale corrugato in plastica SR-PE.

Accessori

Serranda di regolazione (SKG).

(in abbinamento a griglie rettangolari 200x100 o 300x100, vede-

re sezione 8.8 Soluzioni per la diffusione).

Su richiesta

Dimensioni fuori standard.

VBRU / VBRU H

8

5

3

7

Esempio d'ordine

Codice

VBRU 63 20 10

VBRU 63 30 10

VBRU 76 20 10

VBRU 76 30 10

VBRU H 63 20 10

VBRU H 63 30 10

VBRU H 76 20 10

VBRU H 76 30 10

Accessori

Dimensione

BxH

Identificativo unità

Versione

- attacco superiore

H attacco posteriore

Dimensione Ød

2

Dimensione griglia

20 10 griglia 200x100

30 10 griglia 300x100

L

Peso

VBRU

-

63

20 10

Codice

VBRU 63 20 10

VBRU 63 30 10

VBRU 76 20 10

VBRU 76 30 10

VBRU H 63 20 10

VBRU H 63 30 10

VBRU H 76 20 10

VBRU H 76 30 10

Ød

2

Dimensioni

Ød

l

l

Dati tecnici

2

1

2

totale

mm

mm

mm

63

200

63

300

76

200

76

300

63

200

63

300

76

200

76

300

195

295

195

295

195

295

195

295

2

3

2

2

2

3

2

2

Portata

m

3/

h

[20-70 ]

[30-105]

[15 -50 ]

[30-100]

[20-70 ]

[30-105]

[15 -50 ]

[30-100]

Perdite di carico ΔP

Pa

[1-40]

[1-40]

[1-40]

[1-40]

[1-40]

[1-40]

[1-40]

[1-40]

mm

mm

kg

200x100

188

0,11

300x100

288

0,16
