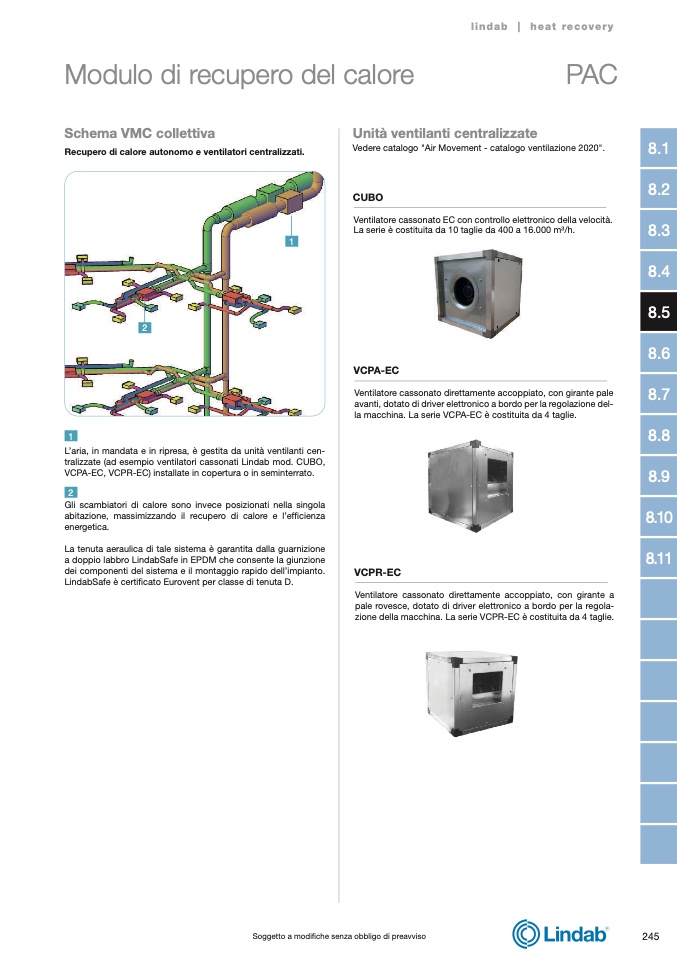

Modulo di recupero del calore

PAC

Schema VMC collettiva

Recupero di calore autonomo e ventilatori centralizzati.

Unità ventilanti centralizzate

Vedere catalogo "Air Movement - catalogo ventilazione 2020".

CUBO

Ventilatore cassonato EC con controllo elettronico della velocità.

La serie è costituita da 10 taglie da 400 a 16.000 m3/h.

VCPA-EC

Ventilatore cassonato direttamente accoppiato, con girante pale

avanti, dotato di driver elettronico a bordo per la regolazione del-

la macchina. La serie VCPA-EC è costituita da 4 taglie.

VCPR-EC

Ventilatore cassonato direttamente accoppiato, con girante a

pale rovesce, dotato di driver elettronico a bordo per la regola-

zione della macchina. La serie VCPR-EC è costituita da 4 taglie.

lindab | heat recovery

1

8.4

8.5

2

8.6

8.7

8.8

1

L’aria, in mandata e in ripresa, è gestita da unità ventilanti cen-

tralizzate (ad esempio ventilatori cassonati Lindab mod. CUBO,

VCPA-EC, VCPR-EC) installate in copertura o in seminterrato.

2

Gli scambiatori di calore sono invece posizionati nella singola

abitazione, massimizzando il recupero di calore e l’efficienza

energetica.

La tenuta aeraulica di tale sistema è garantita dalla guarnizione

a doppio labbro LindabSafe in EPDM che consente la giunzione

dei componenti del sistema e il montaggio rapido dell’impianto.

LindabSafe è certificato Eurovent per classe di tenuta D.

8.9

8.10

8.11

Soggetto a modifiche senza obbligo di preavviso
