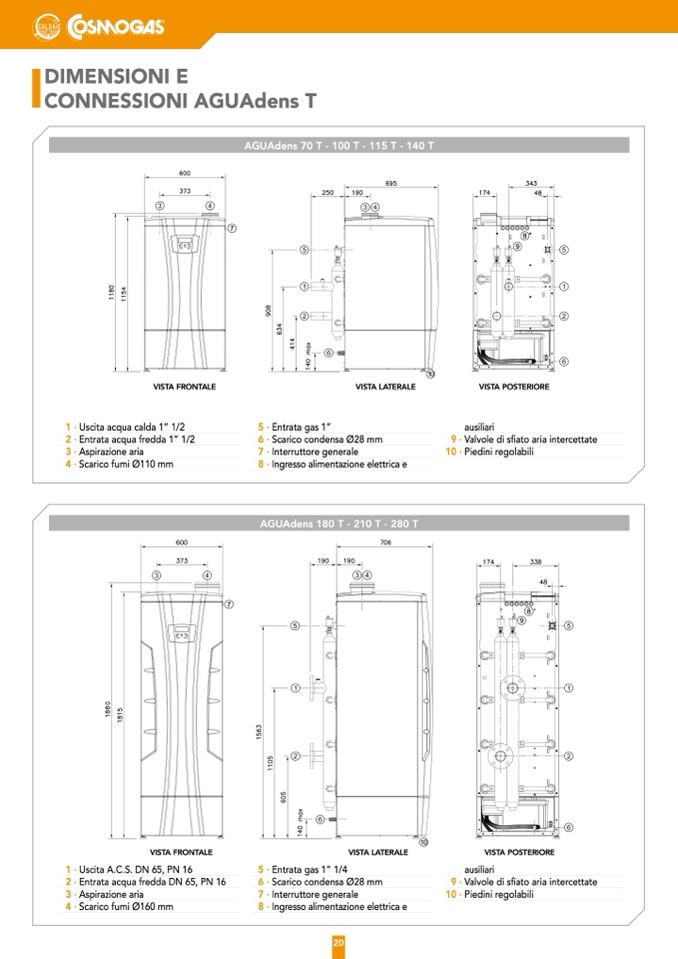

DIMENSIONI E

CONNESSIONI AGUAdens T

AGUAdens 70 T - 100 T - 115 T - 140 T

VISTA FRONTALE

1 · Uscita acqua calda 1” 1/2

2 · Entrata acqua fredda 1” 1/2

3 · Aspirazione aria

4 · Scarico fumi Ø110 mm

VISTA LATERALE

5 · Entrata gas 1”

6 · Scarico condensa Ø28 mm

7 · Interruttore generale

8 · Ingresso alimentazione elettrica e

AGUAdens 180 T - 210 T - 280 T

9 ·

10 ·

VISTA FRONTALE

1 · Uscita A.C.S. DN 65, PN 16

2 · Entrata acqua fredda DN 65, PN 16

3 · Aspirazione aria

4 · Scarico fumi Ø160 mm

VISTA LATERALE

5 · Entrata gas 1” 1/4

6 · Scarico condensa Ø28 mm

7 · Interruttore generale

8 · Ingresso alimentazione elettrica e

9 ·

10 ·

VISTA POSTERIORE

ausiliari

Valvole di sfiato aria intercettate

Piedini regolabili

7

8

9

7

8

9

VISTA POSTERIORE

ausiliari

Valvole di sfiato aria intercettate

Piedini regolabili

20

10

10
