VENUS 510
VENUS 570
Dimensioni:
Dimensioni minime installazione* H x L x P
cm
141x74x74
153x74x74
Dimensioni dello sportello H x L x P
cm
48x48x48
54x48x48
Dimensioni del focolare H x L x P
cm
136x53x53
148x53x53
Peso totale
kg
157
169
Dati Tecnici:
Potenza nominale secondo normativa EN
kW
7
7
Gamma della potenza termica
kW
3.1 - 7.9
3.1 - 7.9
Potenza termica con un sistema ad accumulo di calore
kW
0
0
Aria di combustione
Ø cm
12.5
12.5
Scarico fumi
Ø cm
18
18
Possibilità scarico fumi
superiore/posteriore superiore/posteriore
Test
EU
EN 13229
RRF-29-01 24
RRF-29-01 24
Svizzera
VKF-Nr.
12814
12814
Germania
BImSchV
Stufe 1 + 2
Stufe 1 + 2
Austria
Verordnung 15-A
si
no
Francia
Flamme Verte
*******
*******
Etichetta energetica
A
A
Configurazione:
Pareti della camera di combustione
Refrattario
Refrattario
Piano fuoco della camera di combustione
Refrattario
Refrattario
Ventilatore integrato (opzionale)
no
no
Collegamento a uno scambiatore di calore suppl.
si
si
Focolare indipendente dall'aria ambiente
si
si
Opzionale: comando serranda fumi integrato
no
no

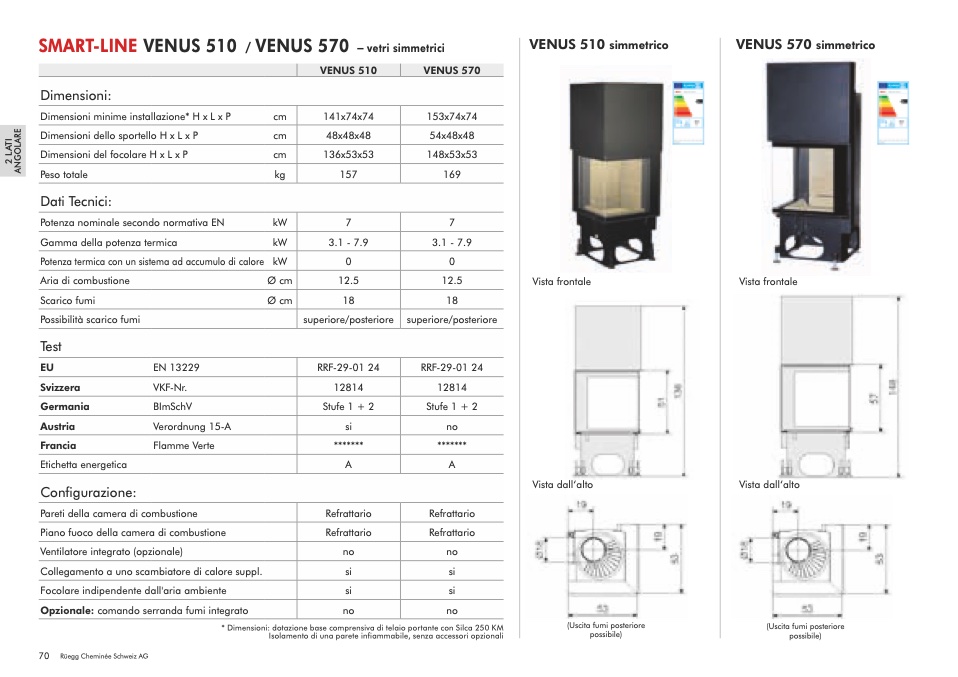

SMART-LINE VENUS 510 / VENUS 570 –
vetri simmetrici
VENUS 510 simmetrico
VENUS 570 simmetrico
Vista frontale
Vista frontale
Vista dall‘alto
Vista dall‘alto
70 Rüegg Cheminée Schweiz AG
* Dimensioni: dotazione base comprensiva di telaio portante con Silca 250 KM
Isolamento di una parete infiammabile, senza accessori opzionali
(Uscita fumi posteriore
possibile)
(Uscita fumi posteriore
possibile)
