JADE TUNNEL
SAPHIR TUNNEL
Dimensioni:
Dimensioni minime installazione* H x L x P
cm
132x121x77
147x137x83
Dimensioni dello sportello H x L x P
cm
55x75
63x92
Dimensioni del focolare H x L x P
cm
123x100x62
139x116x68
Peso totale
kg
378
428
Dati Tecnici:
Potenza nominale secondo normativa EN
kW
11
11
Gamma della potenza termica
kW
4.7 - 11.5
5.7 - 11.4
Potenza termica con un sistema ad accumulo di calore
kW
0
0
Aria di combustione
Ø cm
15
15
Scarico fumi
Ø cm
25
30
Possibilità scarico fumi
superiore
superiore
Test
EU
EN 13229
RRF-29 09 2105
RRF-29 09 2108
Svizzera
VKF-Nr.
12735
8348
Germania
BImSchV
Stufe 1 + 2
Stufe 1 + 2
Austria
Verordnung 15-A
si
si
Francia
Flamme Verte
*******
*******
Etichetta energetica
A+
A
Configurazione:
Pareti della camera di combustione
Refrattario
Refrattario
Piano fuoco della camera di combustione
Refrattario
Refrattario
Ventilatore integrato (opzionale)
no
no
Collegamento a uno scambiatore di calore suppl.
no
no
Focolare indipendente dall'aria ambiente
si
si
Opzionale: comando serranda fumi integrato
no
no

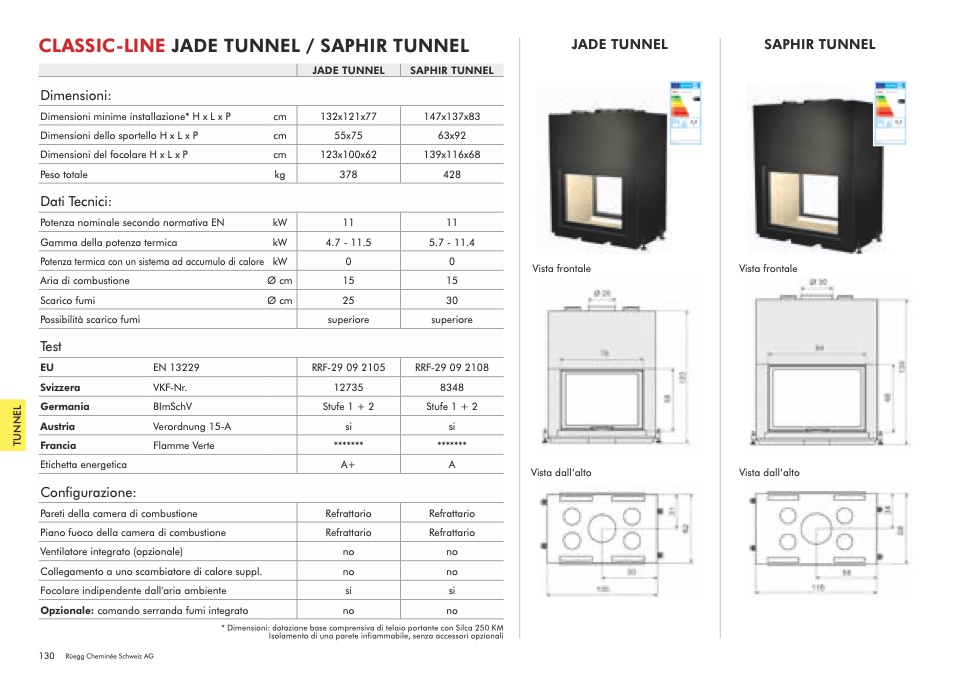

CLASSIC-LINE JADE TUNNEL / SAPHIR TUNNEL
JADE TUNNEL
SAPHIR TUNNEL
Vista frontale
Vista frontale
Vista dall‘alto
Vista dall‘alto
130 Rüegg Cheminée Schweiz AG
* Dimensioni: dotazione base comprensiva di telaio portante con Silca 250 KM
Isolamento di una parete infiammabile, senza accessori opzionali
T
U
N
N
E
L
