JUPITER TUNNEL
URANUS TUNNEL
Dimensioni:
Dimensioni minime installazione* H x L x P
cm
161x107x72
151x109x72
Dimensioni dello sportello H x L x P
cm
48x68
48x78
Dimensioni del focolare H x L x P
cm
136x71x57
115x81x57
Peso totale
kg
250
236
Dati Tecnici:
Potenza nominale secondo normativa EN
kW
9.0
9.0
Gamma della potenza termica
kW
4.1 - 9.4
3.1 - 9.7
Potenza termica con un sistema ad accumulo di calore
kW
0
0
Aria di combustione
Ø cm
12.5
12.5
Scarico fumi
Ø cm
20
25
Possibilità scarico fumi
superiore/posteriore superiore/posteriore
Test
EU
EN 13229
RRF-29 12 3044
RRF-29 07 1467
Svizzera
VKF-Nr.
12814
12814
Germania
BImSchV
Stufe 1 + 2
Stufe 1 + 2
Austria
Verordnung 15-A
si
si
Francia
Flamme Verte
*******
*******
Etichetta energetica
A+
A+
Configurazione:
Pareti della camera di combustione
Acciaio
Acciaio
Piano fuoco della camera di combustione
Thermobrikk
®
Refrattario
Ventilatore integrato (opzionale)
no
no
Collegamento a uno scambiatore di calore suppl.
si
si
Focolare indipendente dall'aria ambiente
si
si
Opzionale: comando serranda fumi integrato
no
no

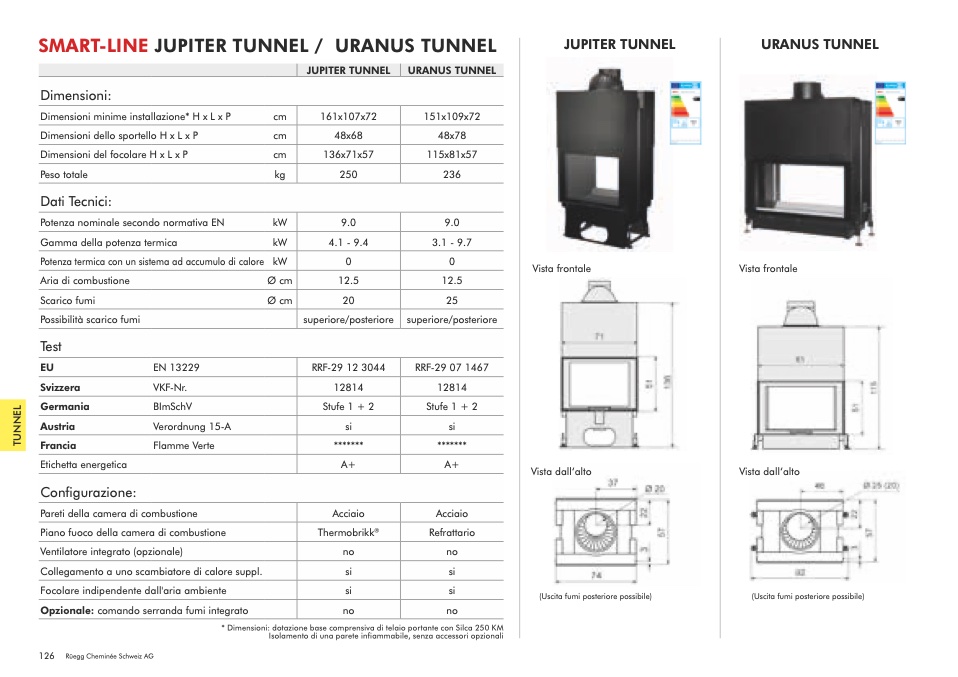

SMART-LINE JUPITER TUNNEL / URANUS TUNNEL
JUPITER TUNNEL
URANUS TUNNEL
126 Rüegg Cheminée Schweiz AG
* Dimensioni: dotazione base comprensiva di telaio portante con Silca 250 KM
Isolamento di una parete infiammabile, senza accessori opzionali
Vista frontale
Vista frontale
Vista dall‘alto
Vista dall‘alto
(Uscita fumi posteriore possibile)
(Uscita fumi posteriore possibile)
T
U
N
N
E
L
