25

E

E

1

S

S

N

D

I

A

T

R

A

Prevalenza residua della caldaia

[mCE]

6

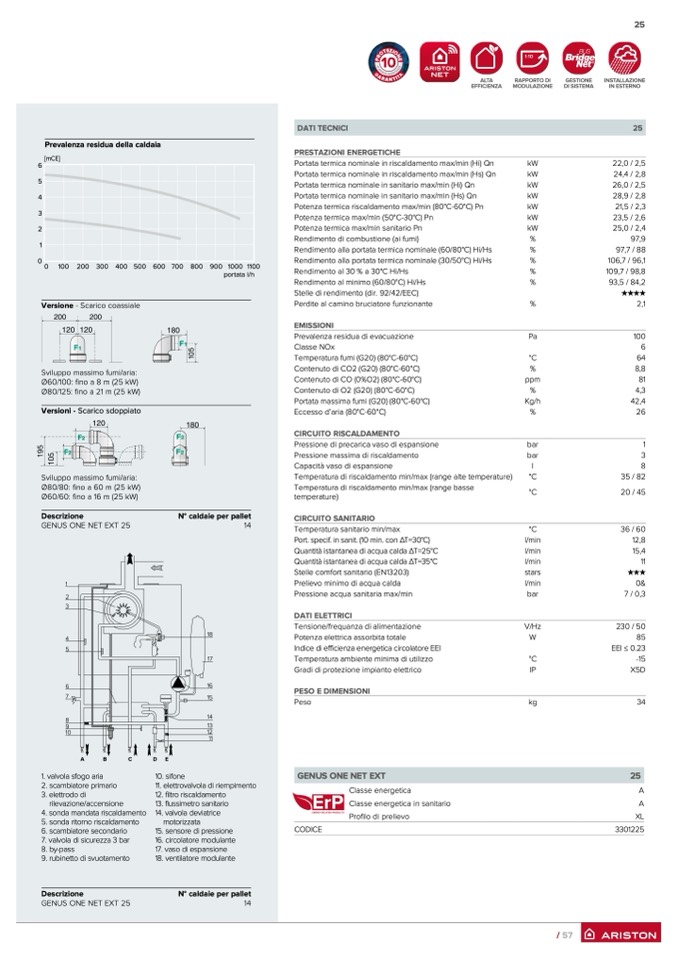

DATI TECNICI

PRESTAZIONI ENERGETICHE

Portata termica nominale in riscaldamento max/min (Hi) Qn

Portata termica nominale in riscaldamento max/min (Hs) Qn

Portata termica nominale in sanitario max/min (Hi) Qn

Portata termica nominale in sanitario max/min (Hs) Qn

Potenza termica riscaldamento max/min (80°C-60°C) Pn

Potenza termica max/min (50°C-30°C) Pn

Potenza termica max/min sanitario Pn

Rendimento di combustione (ai fumi)

Rendimento alla portata termica nominale (60/80°C) Hi/Hs

Rendimento alla portata termica nominale (30/50°C) Hi/Hs

Rendimento al 30 % a 30°C Hi/Hs

Rendimento al minimo (60/80°C) Hi/Hs

Stelle di rendimento (dir. 92/42/EEC)

Perdite al camino bruciatore funzionante

EMISSIONI

Prevalenza residua di evacuazione

Classe NOx

Temperatura fumi (G20) (80°C-60°C)

Contenuto di CO2 (G20) (80°C-60°C)

Contenuto di CO (0%O2) (80°C-60°C)

Contenuto di O2 (G20) (80°C-60°C)

Portata massima fumi (G20) (80°C-60°C)

Eccesso d’aria (80°C-60°C)

CIRCUITO RISCALDAMENTO

Pressione di precarica vaso di espansione

Pressione massima di riscaldamento

Capacità vaso di espansione

Temperatura di riscaldamento min/max (range alte temperature)

Temperatura di riscaldamento min/max (range basse

temperature)

CIRCUITO SANITARIO

Temperatura sanitario min/max

Port. specif. in sanit. (10 min. con ∆T=30°C)

Quantità istantanea di acqua calda ∆T=25°C

Quantità istantanea di acqua calda ∆T=35°C

Stelle comfort sanitario (EN13203)

Prelievo minimo di acqua calda

Pressione acqua sanitaria max/min

DATI ELETTRICI

Tensione/frequanza di alimentazione

Potenza elettrica assorbita totale

Indice di efficienza energetica circolatore EEI

Temperatura ambiente minima di utilizzo

Gradi di protezione impianto elettrico

PESO E DIMENSIONI

Peso

GENUS ONE NET EXT

kW

kW

kW

kW

kW

kW

kW

%

%

%

%

%

%

Pa

°C

%

ppm

%

Kg/h

%

bar

bar

l

°C

°C

°C

l/min

l/min

l/min

stars

l/min

bar

V/Hz

W

°C

IP

kg

25

22,0 / 2,5

24,4 / 2,8

26,0 / 2,5

28,9 / 2,8

21,5 / 2,3

23,5 / 2,6

25,0 / 2,4

97,9

97,7 / 88

106,7 / 96,1

109,7 / 98,8

93,5 / 84,2

★★★★

2,1

100

6

64

8,8

81

4,3

42,4

26

1

3

8

35 / 82

20 / 45

36 / 60

12,8

15,4

11

★★★

0&

7 / 0,3

230 / 50

85

EEI ≤ 0.23

-15

X5D

34

25

A

A

XL

3301225

5

4

3

2

1

0

0

100 200 300 400 500 600 700 800 900 1000 1100

portata l/h

Versione - Scarico coassiale

Sviluppo massimo fumi/aria:

Ø60/100: fino a 8 m (25 kW)

Ø80/125: fino a 21 m (25 kW)

Versioni - Scarico sdoppiato

Sviluppo massimo fumi/aria:

Ø80/80: fino a 60 m (25 kW)

Ø60/60: fino a 16 m (25 kW)

Descrizione

GENUS ONE NET EXT 25

N° caldaie per pallet

1

2

3

4

5

6

7

8

9

10

18

17

16

15

14

13

12

11

A

B

C

D

E

1. valvola sfogo aria

2. scambiatore primario

3. elettrodo di

rilevazione/accensione

4. sonda mandata riscaldamento

5. sonda ritorno riscaldamento

6. scambiatore secondario

7. valvola di sicurezza 3 bar

8. by-pass

9. rubinetto di svuotamento

Descrizione

GENUS ONE NET EXT 25

10. sifone

11. elettrovalvola di riempimento

12. filtro riscaldamento

13. flussimetro sanitario

14. valvola deviatrice

motorizzata

15. sensore di pressione

16. circolatore modulante

17. vaso di espansione

18. ventilatore modulante

N° caldaie per pallet

Classe energetica

Classe energetica in sanitario

Profilo di prelievo

14

14

CODICE

10

/ 57
