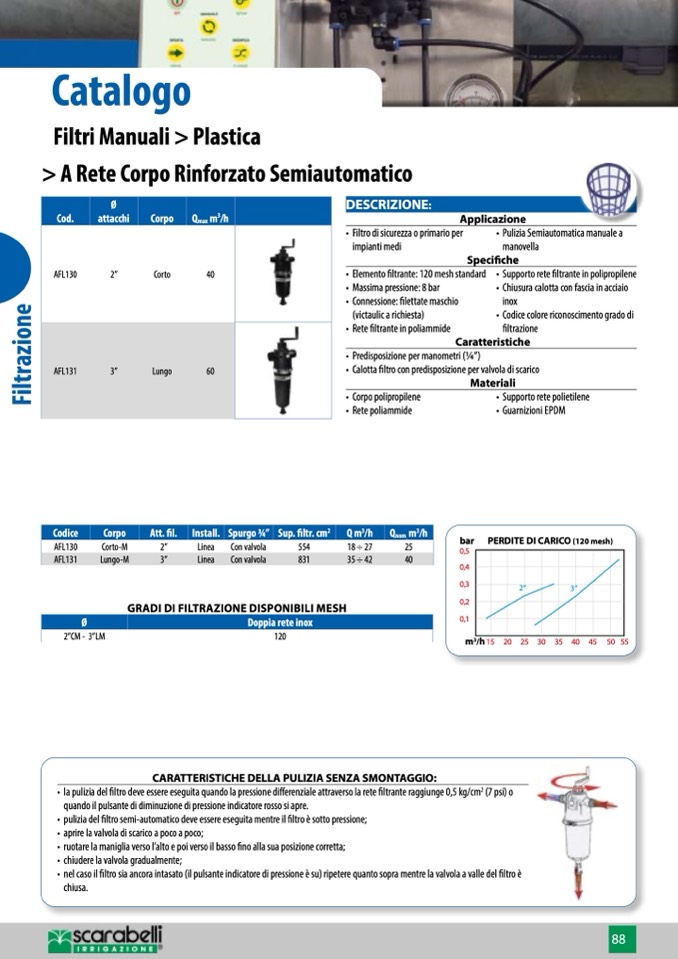

Catalogo

Filtri Manuali > Plastica

> A Rete Corpo Rinforzato Semiautomatico

Cod.

Ø

attacchi

Corpo

Q

max

m

3

/h

AFL130

2”

Corto

40

AFL131

3”

Lungo

60

Applicazione

• Filtro di sicurezza o primario per

• Pulizia Semiautomatica manuale a

impianti medi

manovella

Specifiche

• Elemento filtrante: 120 mesh standard

• Massima pressione: 8 bar

• Connessione: filettate maschio

(victaulic a richiesta)

• Rete filtrante in poliammide

• Supporto rete filtrante in polipropilene

• Chiusura calotta con fascia in acciaio

inox

• Codice colore riconoscimento grado di

filtrazione

Caratteristiche

• Predisposizione per manometri (1/4”)

• Calotta filtro con predisposizione per valvola di scarico

F

i

l

t

r

a

z

i

o

n

e

Codice

Corpo

Att. fil.

Install.

Spurgo 3/4”

Sup. filtr. cm

2

Q m

3

/h

Q

nom

.

m

3

/h

AFL130

Corto-M

2”

Linea

Con valvola

2”

3”

AFL131

Lungo-M

3”

Linea

Con valvola

831

35 ÷ 42

40

GRADI DI FILTRAZIONE DISPONIBILI MESH

2”CM - 3”LM

120

DESCRIZIONE:

• Corpo polipropilene

• Rete poliammide

554

18 ÷ 27

25

Materiali

• Supporto rete polietilene

• Guarnizioni EPDM

bar PERDITE DI CARICO (120 mesh)

0,5

0,4

0,3

0,2

0,1

m

3

/h15 20

25 30

35 40 45

50 55

Ø

Doppia rete inox

CARATTERISTICHE DELLA PULIZIA SENZA SMONTAGGIO:

• la pulizia del filtro deve essere eseguita quando la pressione differenziale attraverso la rete filtrante raggiunge 0,5 kg/cm

2

(7 psi) o

quando il pulsante di diminuzione di pressione indicatore rosso si apre.

• pulizia del filtro semi-automatico deve essere eseguita mentre il filtro è sotto pressione;

• aprire la valvola di scarico a poco a poco;

• ruotare la maniglia verso l’alto e poi verso il basso fino alla sua posizione corretta;

• chiudere la valvola gradualmente;

• nel caso il filtro sia ancora intasato (il pulsante indicatore di pressione è su) ripetere quanto sopra mentre la valvola a valle del filtro è

chiusa.

88
