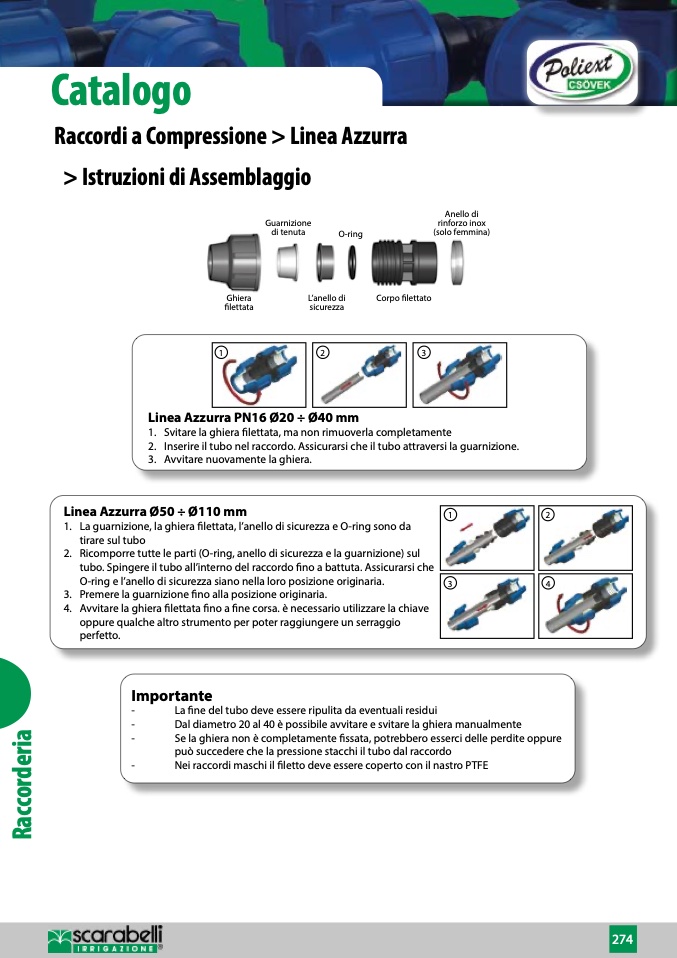

Catalogo

Raccordi a Compressione > Linea Azzurra

> Istruzioni di Assemblaggio

Ghiera

filettata

L’anello di

sicurezza

Guarnizione

di tenuta

O-ring

Anello di

rinforzo inox

(solo femmina)

Corpo filettato

1

2

3

Linea Azzurra PN16 Ø20 ÷ Ø40 mm

1. Svitare la ghiera filettata, ma non rimuoverla completamente

2. Inserire il tubo nel raccordo. Assicurarsi che il tubo attraversi la guarnizione.

3. Avvitare nuovamente la ghiera.

Linea Azzurra Ø50 ÷ Ø110 mm

1. La guarnizione, la ghiera filettata, l’anello di sicurezza e O-ring sono da

tirare sul tubo

2. Ricomporre tutte le parti (O-ring, anello di sicurezza e la guarnizione) sul

tubo. Spingere il tubo all’interno del raccordo fino a battuta. Assicurarsi che

O-ring e l’anello di sicurezza siano nella loro posizione originaria.

3. Premere la guarnizione fino alla posizione originaria.

4. Avvitare la ghiera filettata fino a fine corsa. è necessario utilizzare la chiave

oppure qualche altro strumento per poter raggiungere un serraggio

perfetto.

1

2

3

4

Importante

-

La fine del tubo deve essere ripulita da eventuali residui

-

Dal diametro 20 al 40 è possibile avvitare e svitare la ghiera manualmente

-

Se la ghiera non è completamente fissata, potrebbero esserci delle perdite oppure

può succedere che la pressione stacchi il tubo dal raccordo

-

Nei raccordi maschi il filetto deve essere coperto con il nastro PTFE

R

a

c

c

o

r

d

e

r

i

a

274
