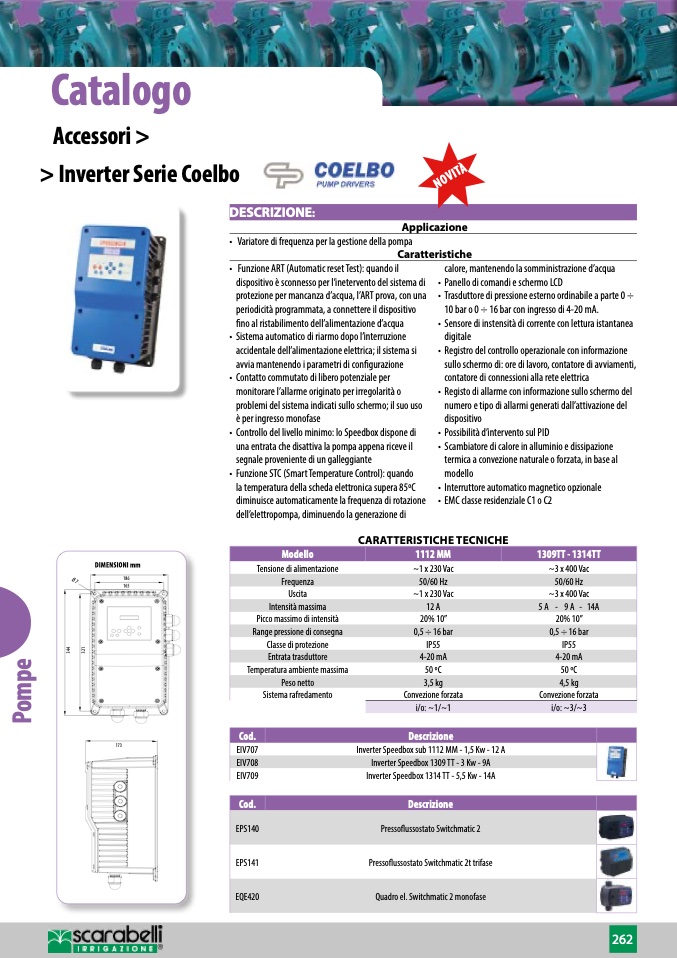

Catalogo

Accessori >

> Inverter Serie Coelbo

Applicazione

m

o

P

Peso netto

Sistema rafredamento

Ø

7

186

165

DIMENSIONI mm

Modello

Tensione di alimentazione

Frequenza

Uscita

Intensità massima

Picco massimo di intensità

Range pressione di consegna

Classe di protezione

Entrata trasduttore

Temperatura ambiente massima

CARATTERISTICHE TECNICHE

1112 MM

~1 x 230 Vac

50/60 Hz

~1 x 230 Vac

12 A

20% 10”

0,5 ÷ 16 bar

IP55

4-20 mA

50 oC

3,5 kg

Convezione forzata

i/o: ~1/~1

Descrizione

Inverter Speedbox sub 1112 MM - 1,5 Kw - 12 A

Inverter Speedbox 1309 TT - 3 Kw - 9A

Inverter Speedbox 1314 TT - 5,5 Kw - 14A

Descrizione

Pressoflussostato Switchmatic 2

Pressoflussostato Switchmatic 2t trifase

Quadro el. Switchmatic 2 monofase

1309TT - 1314TT

~3 x 400 Vac

50/60 Hz

~3 x 400 Vac

5 A

- 9 A - 14A

20% 10”

0,5 ÷ 16 bar

IP55

4-20 mA

50 oC

4,5 kg

Convezione forzata

i/o: ~3/~3

173

Cod.

EIV707

EIV708

EIV709

Cod.

EPS140

EPS141

EQE420

DESCRIZIONE:

• Variatore di frequenza per la gestione della pompa

Caratteristiche

• Funzione ART (Automatic reset Test): quando il

dispositivo è sconnesso per l’inetervento del sistema di

protezione per mancanza d’acqua, l’ART prova, con una

periodicità programmata, a connettere il dispositivo

fino al ristabilimento dell’alimentazione d’acqua

• Sistema automatico di riarmo dopo l’interruzione

accidentale dell’alimentazione elettrica; il sistema si

avvia mantenendo i parametri di configurazione

• Contatto commutato di libero potenziale per

monitorare l’allarme originato per irregolarità o

problemi del sistema indicati sullo schermo; il suo uso

è per ingresso monofase

• Controllo del livello minimo: lo Speedbox dispone di

una entrata che disattiva la pompa appena riceve il

segnale proveniente di un galleggiante

• Funzione STC (Smart Temperature Control): quando

la temperatura della scheda elettronica supera 85oC

diminuisce automaticamente la frequenza di rotazione

dell’elettropompa, diminuendo la generazione di

calore, mantenendo la somministrazione d’acqua

• Panello di comandi e schermo LCD

• Trasduttore di pressione esterno ordinabile a parte 0 ÷

10 bar o 0 ÷ 16 bar con ingresso di 4-20 mA.

• Sensore di instensità di corrente con lettura istantanea

digitale

• Registro del controllo operazionale con informazione

sullo schermo di: ore di lavoro, contatore di avviamenti,

contatore di connessioni alla rete elettrica

• Registo di allarme con informazione sullo schermo del

numero e tipo di allarmi generati dall’attivazione del

dispositivo

• Possibilità d’intervento sul PID

• Scambiatore di calore in alluminio e dissipazione

termica a convezione naturale o forzata, in base al

modello

• Interruttore automatico magnetico opzionale

• EMC classe residenziale C1 o C2
