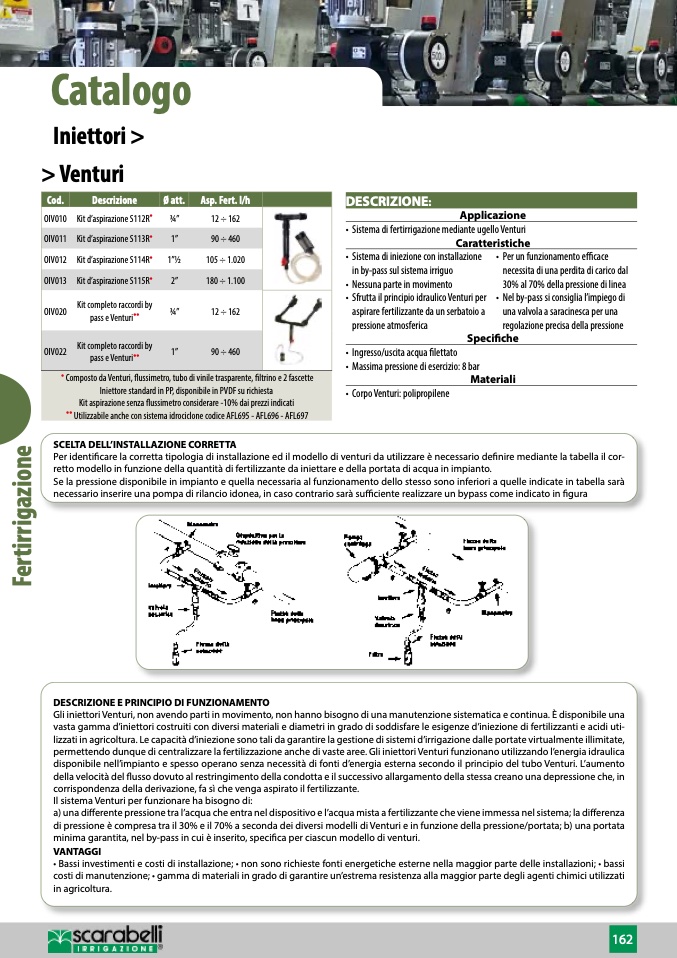

Catalogo

Iniettori >

> Venturi

OIV010 Kit d’aspirazione S112R•

3⁄4”

OIV012 Kit d’aspirazione S114R• 1”1⁄2

12 ÷ 162

105 ÷ 1.020

Applicazione

• Sistema di fertirrigazione mediante ugello Venturi

Caratteristiche

OIV013

Kit d’aspirazione S115R•

Kit completo raccordi by

pass e Venturi••

2”

1”

• Composto da Venturi, flussimetro, tubo di vinile trasparente, filtrino e 2 fascette

Iniettore standard in PP, disponibile in PVDF su richiesta

Kit aspirazione senza flussimetro considerare -10% dai prezzi indicati

•• Utilizzabile anche con sistema idrociclone codice AFL695 - AFL696 - AFL697

180 ÷ 1.100

DESCRIZIONE:

Cod.

Descrizione

Ø att.

Asp. Fert. l/h

OIV011

Kit d’aspirazione S113R•

1”

90 ÷ 460

• Sistema di iniezione con installazione

in by-pass sul sistema irriguo

• Nessuna parte in movimento

• Sfrutta il principio idraulico Venturi per

aspirare fertilizzante da un serbatoio a

• Per un funzionamento efficace

necessita di una perdita di carico dal

30% al 70% della pressione di linea

• Nel by-pass si consiglia l’impiego di

una valvola a saracinesca per una

regolazione precisa della pressione

OIV020

Kit completo raccordi by

3⁄4”

12 ÷ 162

pass e Venturi••

pressione atmosferica

Specifiche

OIV022

90 ÷ 460

• Ingresso/uscita acqua filettato

• Massima pressione di esercizio: 8 bar

• Corpo Venturi: polipropilene

Materiali

SCELTA DELL’INSTALLAZIONE CORRETTA

Per identificare la corretta tipologia di installazione ed il modello di venturi da utilizzare

è necessario definire mediante la tabella il cor-

retto modello in funzione della quantità di fertilizzante da iniettare e della portata di acqua in impianto.

Se la pressione disponibile in impianto e quella necessaria al funzionamento dello stesso sono inferiori a quelle indicate in tabella sarà

necessario inserire una pompa di rilancio idonea, in caso contrario sarà sufficiente realizzare un bypass come indicato in figura

F

e

r

t

i

r

r

i

g

a

z

i

o

n

e

DESCRIZIONE E PRINCIPIO DI FUNZIONAMENTO

Gli iniettori Venturi, non avendo parti in movimento, non hanno bisogno di una manutenzione sistematica e continua. È disponibile una

vasta gamma d’iniettori costruiti con diversi materiali e diametri in grado di soddisfare le esigenze d’iniezione di fertilizzanti e acidi uti-

lizzati in agricoltura. Le capacità d’iniezione sono tali da garantire la gestione di sistemi d’irrigazione dalle portate virtualmente illimitate,

permettendo dunque di centralizzare la fertilizzazione anche di vaste aree. Gli iniettori Venturi funzionano utilizzando l’energia idraulica

disponibile nell’impianto e spesso operano senza necessità di fonti d’energia esterna secondo il principio del tubo Venturi. L’aumento

della velocità del flusso dovuto al restringimento della condotta e il successivo allargamento della stessa creano una depressione che, in

corrispondenza della derivazione, fa sì che venga aspirato il fertilizzante.

Il sistema Venturi per funzionare ha bisogno di:

a) una differente pressione tra l’acqua che entra nel dispositivo e l’acqua mista a fertilizzante che viene immessa nel sistema; la differenza

di pressione è compresa tra il 30% e il 70% a seconda dei diversi modelli di Venturi e in funzione della pressione/portata; b) una portata

minima garantita, nel by-pass in cui è inserito, specifica per ciascun modello di venturi.

VANTAGGI

• Bassi investimenti e costi di installazione; • non sono richieste fonti energetiche esterne nella maggior parte delle installazioni; • bassi

costi di manutenzione; • gamma di materiali in grado di garantire un’estrema resistenza alla maggior parte degli agenti chimici utilizzati

in agricoltura.
