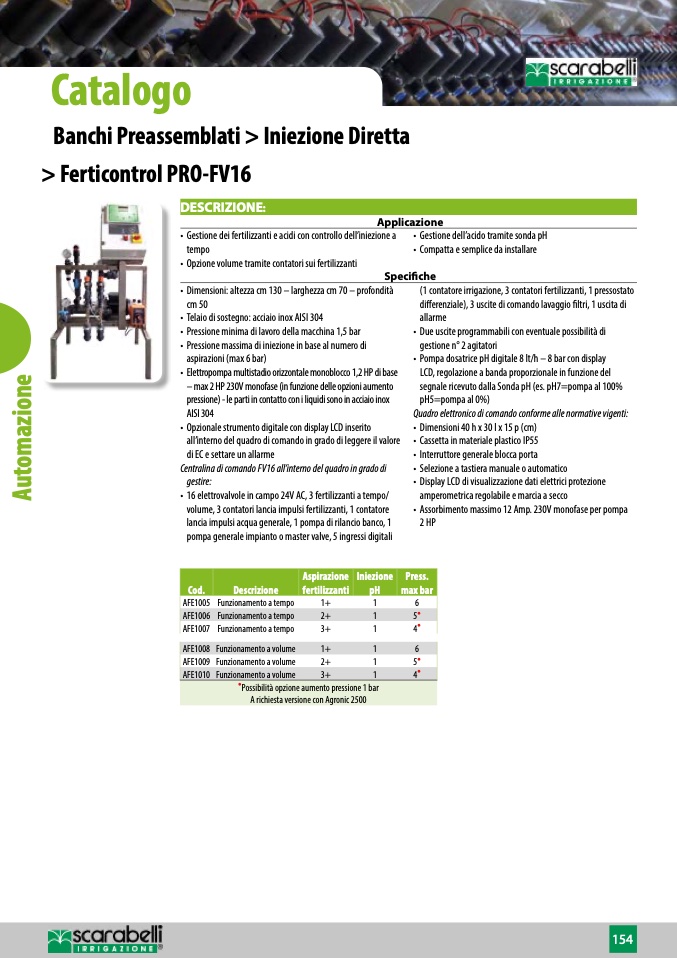

Catalogo

Banchi Preassemblati > Iniezione Diretta

> Ferticontrol PRO-FV16

Applicazione

• Gestione dei fertilizzanti e acidi con controllo dell’iniezione a • Gestione dell’acido tramite sonda pH

DESCRIZIONE:

tempo

• Opzione volume tramite contatori sui fertilizzanti

• Compatta e semplice da installare

Specifiche

• Dimensioni: altezza cm 130 – larghezza cm 70 – profondità

cm 50

• Telaio di sostegno: acciaio inox AISI 304

• Pressione minima di lavoro della macchina 1,5 bar

• Pressione massima di iniezione in base al numero di

aspirazioni (max 6 bar)

• Elettropompa multistadio orizzontale monoblocco 1,2 HP di base

– max 2 HP 230V monofase (in funzione delle opzioni aumento

pressione) - le parti in contatto con i liquidi sono in acciaio inox

AISI 304

• Opzionale strumento digitale con display LCD inserito

all’interno del quadro di comando in grado di leggere il valore

di EC e settare un allarme

Centralina di comando FV16 all’interno del quadro in grado di

gestire:

• 16 elettrovalvole in campo 24V AC, 3 fertilizzanti a tempo/

volume, 3 contatori lancia impulsi fertilizzanti, 1 contatore

lancia impulsi acqua generale, 1 pompa di rilancio banco, 1

pompa generale impianto o master valve, 5 ingressi digitali

(1 contatore irrigazione, 3 contatori fertilizzanti, 1 pressostato

differenziale), 3 uscite di comando lavaggio filtri, 1 uscita di

allarme

• Due uscite programmabili con eventuale possibilità di

gestione n° 2 agitatori

• Pompa dosatrice pH digitale 8 lt/h – 8 bar con display

LCD, regolazione a banda proporzionale in funzione del

segnale ricevuto dalla Sonda pH (es. pH7=pompa al 100%

pH5=pompa al 0%)

Quadro elettronico di comando conforme alle normative vigenti:

• Dimensioni 40 h x 30 l x 15 p (cm)

• Cassetta in materiale plastico IP55

• Interruttore generale blocca porta

• Selezione a tastiera manuale o automatico

• Display LCD di visualizzazione dati elettrici protezione

amperometrica regolabile e marcia a secco

• Assorbimento massimo 12 Amp. 230V monofase per pompa

2 HP

A

u

t

o

m

a

z

i

o

n

e

Cod.

Descrizione

Aspirazione

fertilizzanti

Iniezione

pH

Press.

max bar

AFE1005 Funzionamento a tempo

AFE1007 Funzionamento a tempo

AFE1009 Funzionamento a volume

1+

1

6

3+

1

4

•

2+

1

5

•

AFE1006

Funzionamento a tempo

2+

1

5

•

AFE1008

Funzionamento a volume

1+

1

6

AFE1010

Funzionamento a volume

3+

1

4

•

•

Possibilità opzione aumento pressione 1 bar

A richiesta versione con Agronic 2500
