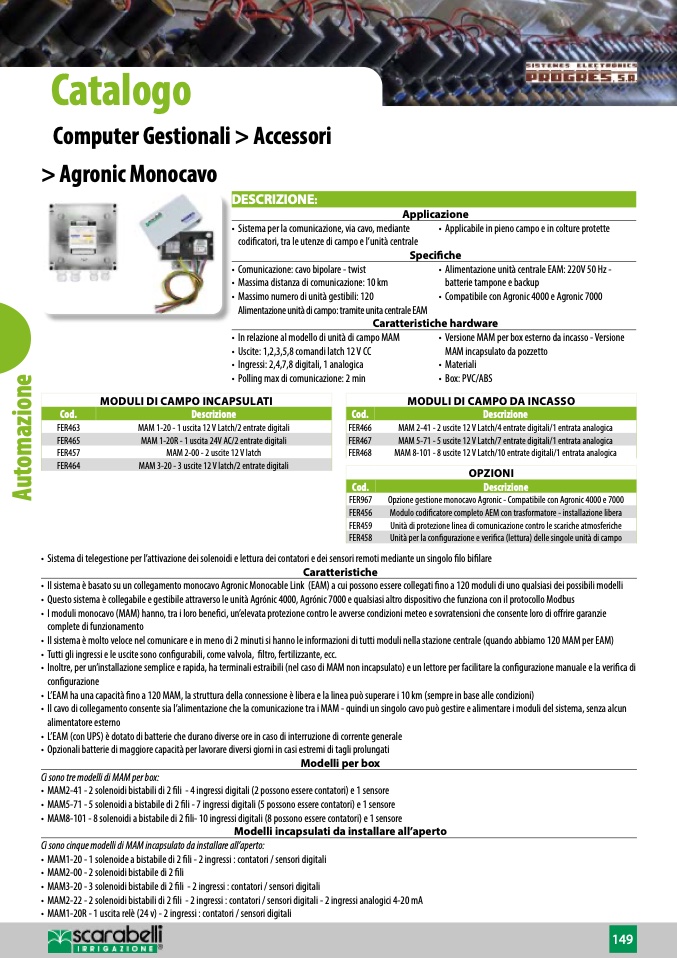

Catalogo

Computer Gestionali > Accessori

> Agronic Monocavo

Cod.

Descrizione

Cod.

Descrizione

FER463

FER457

MODULI DI CAMPO INCAPSULATI

MAM 1-20 - 1 uscita 12 V Latch/2 entrate digitali

MAM 2-00 - 2 uscite 12 V latch

FER466

FER468

FER967

FER459

• Versione MAM per box esterno da incasso - Versione

MAM incapsulato da pozzetto

• Materiali

• Box: PVC/ABS

MODULI DI CAMPO DA INCASSO

MAM 2-41 - 2 uscite 12 V Latch/4 entrate digitali/1 entrata analogica

MAM 8-101 - 8 uscite 12 V Latch/10 entrate digitali/1 entrata analogica

OPZIONI

Opzione gestione monocavo Agronic - Compatibile con Agronic 4000 e 7000

Unità di protezione linea di comunicazione contro le scariche atmosferiche

DESCRIZIONE:

Applicazione

• Sistema per la comunicazione, via cavo, mediante

• Applicabile in pieno campo e in colture protette

codificatori, tra le utenze di campo e l’unità centrale

• Comunicazione: cavo bipolare - twist

• Massima distanza di comunicazione: 10 km

• Massimo numero di unità gestibili: 120

Alimentazione unità di campo: tramite unita centrale EAM

• Alimentazione unità centrale EAM: 220V 50 Hz -

batterie tampone e backup

• Compatibile con Agronic 4000 e Agronic 7000

• In relazione al modello di unità di campo MAM

• Uscite: 1,2,3,5,8 comandi latch 12 V CC

• Ingressi: 2,4,7,8 digitali, 1 analogica

• Polling max di comunicazione: 2 min

FER465

MAM 1-20R - 1 uscita 24V AC/2 entrate digitali

FER467

MAM 5-71 - 5 uscite 12 V Latch/7 entrate digitali/1 entrata analogica

FER464

MAM 3-20 - 3 uscite 12 V latch/2 entrate digitali

Cod.

Descrizione

FER456

Modulo codificatore completo AEM con trasformatore - installazione libera

A

u

t

o

m

a

z

i

o

n

e

FER458

Unità per la configurazione e verifica (lettura) delle singole unità di campo

• Sistema di telegestione per l’attivazione dei solenoidi e lettura dei contatori e dei sensori remoti mediante un singolo filo bifilare

Caratteristiche

• Il sistema è basato su un collegamento monocavo Agronic Monocable Link (EAM) a cui possono essere collegati fino a 120 moduli di uno qualsiasi dei possibili modelli

• Questo sistema è collegabile e gestibile attraverso le unità Agrónic 4000, Agrónic 7000 e qualsiasi altro dispositivo che funziona con il protocollo Modbus

• I moduli monocavo (MAM) hanno, tra i loro benefici, un’elevata protezione contro le avverse condizioni meteo e sovratensioni che consente loro di offrire garanzie

complete di funzionamento

• Il sistema è molto veloce nel comunicare e in meno di 2 minuti si hanno le informazioni di tutti moduli nella stazione centrale (quando abbiamo 120 MAM per EAM)

• Tutti gli ingressi e le uscite sono configurabili, come valvola, filtro, fertilizzante, ecc.

• Inoltre, per un’installazione semplice e rapida, ha terminali estraibili (nel caso di MAM non incapsulato) e un lettore per facilitare la configurazione manuale e la verifica di

configurazione

• L’EAM ha una capacità fino a 120 MAM, la struttura della connessione è libera e la linea può superare i 10 km (sempre in base alle condizioni)

• Il cavo di collegamento consente sia l’alimentazione che la comunicazione tra i MAM - quindi un singolo cavo può gestire e alimentare i moduli del sistema, senza alcun

alimentatore esterno

• L’EAM (con UPS) è dotato di batterie che durano diverse ore in caso di interruzione di corrente generale

• Opzionali batterie di maggiore capacità per lavorare diversi giorni in casi estremi di tagli prolungati

Modelli per box

Ci sono tre modelli di MAM per box:

• MAM2-41 - 2 solenoidi bistabili di 2 fili - 4 ingressi digitali (2 possono essere contatori) e 1 sensore

• MAM5-71 - 5 solenoidi a bistabile di 2 fili - 7 ingressi digitali (5 possono essere contatori) e 1 sensore

• MAM8-101 - 8 solenoidi a bistabile di 2 fili- 10 ingressi digitali (8 possono essere contatori) e 1 sensore

Modelli incapsulati da installare all’aperto

Ci sono cinque modelli di MAM incapsulato da installare all’aperto:

• MAM1-20 - 1 solenoide a bistabile di 2 fili - 2 ingressi : contatori / sensori digitali

• MAM2-00 - 2 solenoidi bistabile di 2 fili

• MAM3-20 - 3 solenoidi bistabile di 2 fili - 2 ingressi : contatori / sensori digitali

• MAM2-22 - 2 solenoidi bistabili di 2 fili - 2 ingressi : contatori / sensori digitali - 2 ingressi analogici 4-20 mA

• MAM1-20R - 1 uscita relè (24 v) - 2 ingressi : contatori / sensori digitali

Specifiche

Caratteristiche hardware

149
