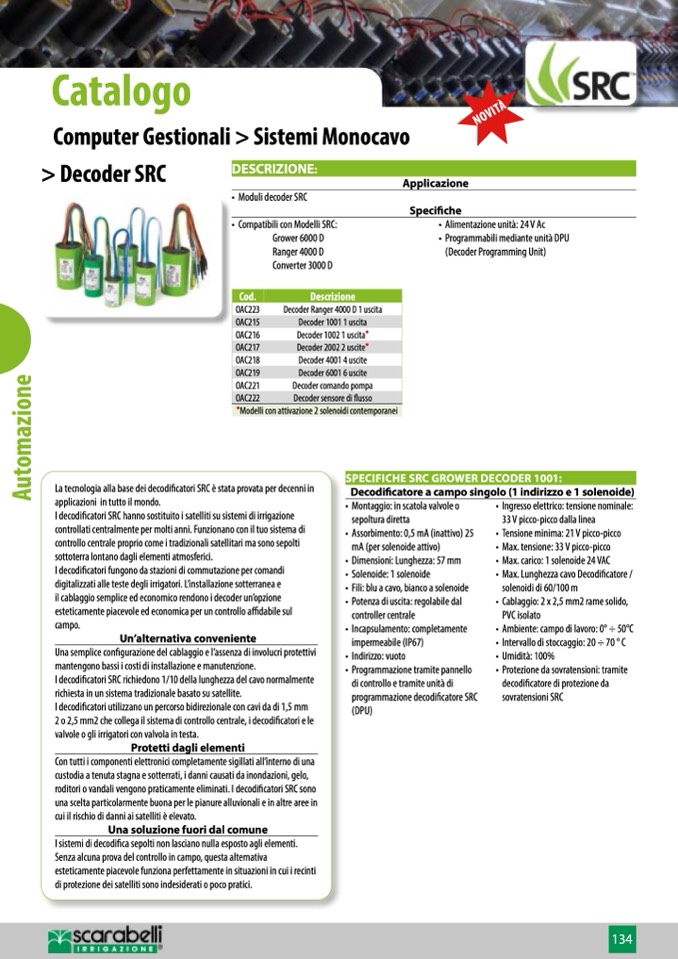

Catalogo

Computer Gestionali > Sistemi Monocavo

> Decoder SRC

Applicazione

Specifiche

• Alimentazione unità: 24 V Ac

• Programmabili mediante unità DPU

(Decoder Programming Unit)

• Moduli decoder SRC

• Compatibili con Modelli SRC:

Grower 6000 D

OAC223

OAC216

OAC218

OAC221

Ranger 4000 D

Converter 3000 D

Decoder Ranger 4000 D 1 uscita

Decoder 1002 1 uscita

•

Decoder 4001 4 uscite

Decoder comando pompa

Decodificatore a campo singolo (1 indirizzo e 1 solenoide)

• Montaggio: in scatola valvole o

sepoltura diretta

• Assorbimento: 0,5 mA (inattivo) 25

mA (per solenoide attivo)

• Dimensioni: Lunghezza: 57 mm

• Solenoide: 1 solenoide

• Fili: blu a cavo, bianco a solenoide

• Potenza di uscita: regolabile dal

controller centrale

• Incapsulamento: completamente

impermeabile (IP67)

• Indirizzo: vuoto

• Programmazione tramite pannello

di controllo e tramite unità di

programmazione decodificatore SRC

(DPU)

• Ingresso elettrico: tensione nominale:

33 V picco-picco dalla linea

• Tensione minima: 21 V picco-picco

• Max. tensione: 33 V picco-picco

• Max. carico: 1 solenoide 24 VAC

• Max. Lunghezza cavo Decodificatore /

solenoidi di 60/100 m

• Cablaggio: 2 x 2,5 mm2 rame solido,

PVC isolato

• Ambiente: campo di lavoro: 0° ÷ 50°C

• Intervallo di stoccaggio: 20 ÷ 70 ° C

• Umidità: 100%

• Protezione da sovratensioni: tramite

decodificatore di protezione da

sovratensioni SRC

DESCRIZIONE:

Cod.

Descrizione

OAC215

Decoder 1001 1 uscita

OAC217

Decoder 2002 2 uscite

•

OAC219

Decoder 6001 6 uscite

OAC222

Decoder sensore di flusso

•

Modelli con attivazione 2 solenoidi contemporanei

La tecnologia alla base dei decodificatori SRC è stata provata per decenni in

applicazioni in tutto il mondo.

I decodificatori SRC hanno sostituito i satelliti su sistemi di irrigazione

controllati centralmente per molti anni. Funzionano con il tuo sistema di

controllo centrale proprio come i tradizionali satellitari ma sono sepolti

sottoterra lontano dagli elementi atmosferici.

I decodificatori fungono da stazioni di commutazione per comandi

digitalizzati alle teste degli irrigatori. L’installazione sotterranea e

il cablaggio semplice ed economico rendono i decoder un’opzione

esteticamente piacevole ed economica per un controllo affidabile sul

campo.

Un’alternativa conveniente

Una semplice configurazione del cablaggio e l’assenza di involucri protettivi

mantengono bassi i costi di installazione e manutenzione.

I decodificatori SRC richiedono 1/10 della lunghezza del cavo normalmente

richiesta in un sistema tradizionale basato su satellite.

I decodificatori utilizzano un percorso bidirezionale con cavi da di 1,5 mm

2 o 2,5 mm2 che collega il sistema di controllo centrale, i decodificatori e le

valvole o gli irrigatori con valvola in testa.

Protetti dagli elementi

Con tutti i componenti elettronici completamente sigillati all’interno di una

custodia a tenuta stagna e sotterrati, i danni causati da inondazioni, gelo,

roditori o vandali vengono praticamente eliminati. I decodificatori SRC sono

una scelta particolarmente buona per le pianure alluvionali e in altre aree in

cui il rischio di danni ai satelliti è elevato.

Una soluzione fuori dal comune

I sistemi di decodifica sepolti non lasciano nulla esposto agli elementi.

Senza alcuna prova del controllo in campo, questa alternativa

esteticamente piacevole funziona perfettamente in situazioni in cui i recinti

di protezione dei satelliti sono indesiderati o poco pratici.
