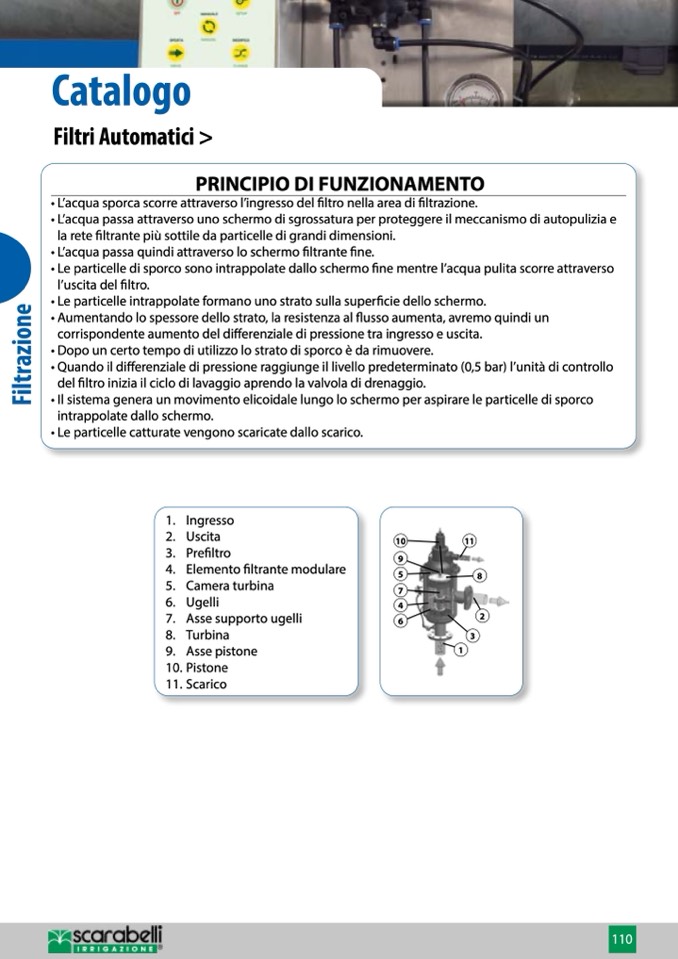

PRINCIPIO DI FUNZIONAMENTO

• L’acqua sporca scorre attraverso l’ingresso del filtro nella area di filtrazione.

• L’acqua passa attraverso uno schermo di sgrossatura per proteggere il meccanismo di autopulizia e

la rete filtrante più sottile da particelle di grandi dimensioni.

• L’acqua passa quindi attraverso lo schermo filtrante fine.

• Le particelle di sporco sono intrappolate dallo schermo fine mentre l’acqua pulita scorre attraverso

l’uscita del filtro.

• Le particelle intrappolate formano uno strato sulla superficie dello schermo.

• Aumentando lo spessore dello strato, la resistenza al flusso aumenta, avremo quindi un

corrispondente aumento del differenziale di pressione tra ingresso e uscita.

• Dopo un certo tempo di utilizzo lo strato di sporco è da rimuovere.

• Quando il differenziale di pressione raggiunge il livello predeterminato (0,5 bar) l’unità di controllo

del filtro inizia il ciclo di lavaggio aprendo la valvola di drenaggio.

• Il sistema genera un movimento elicoidale lungo lo schermo per aspirare le particelle di sporco

intrappolate dallo schermo.

• Le particelle catturate vengono scaricate dallo scarico.

F

i

l

t

r

a

z

i

o

n

e

1. Ingresso

2. Uscita

3. Prefiltro

4. Elemento filtrante modulare

5. Camera turbina

6. Ugelli

7. Asse supporto ugelli

8. Turbina

9. Asse pistone

10. Pistone

11. Scarico

10

9

5

7

4

6

11

3

1

8

2
