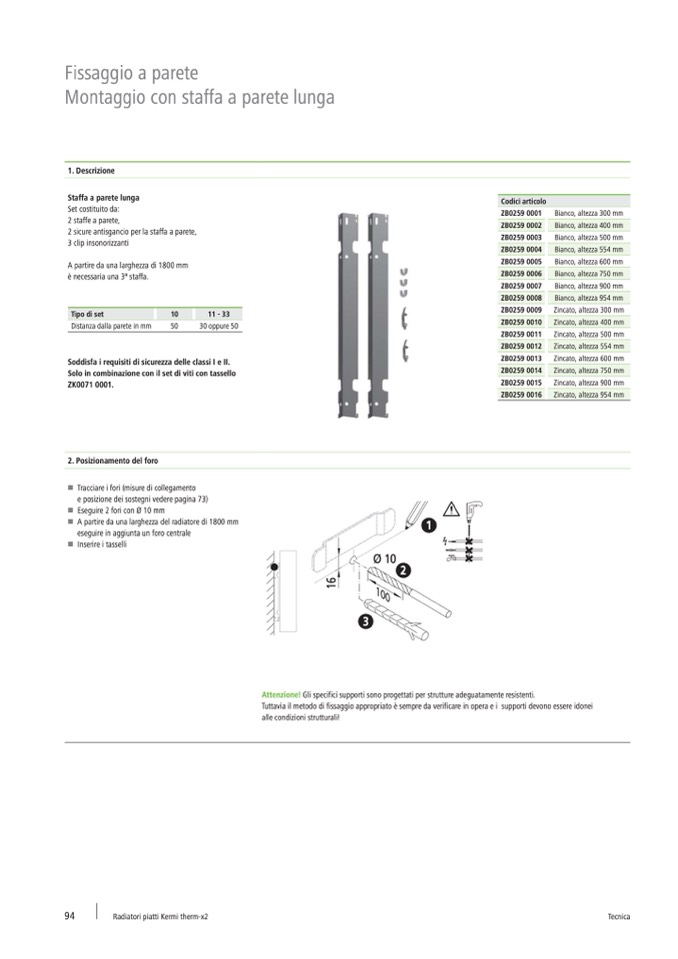

Fissaggio a parete

Montaggio con staffa a parete lunga

1. Descrizione

Staffa a parete lunga

Set costituito da:

2 staffe a parete,

2 sicure antisgancio per la staffa a parete,

3 clip insonorizzanti

A partire da una larghezza di 1800 mm

è necessaria una 3a staffa.

Tipo di set

10

11 - 33

Distanza dalla parete in mm

50

30 oppure 50

Soddisfa i requisiti di sicurezza delle classi I e II.

Solo in combinazione con il set di viti con tassello

ZK0071 0001.

2. Posizionamento del foro

W Tracciare i fori (misure di collegamento

e posizione dei sostegni vedere pagina 73)

W Eseguire 2 fori con Ø 10 mm

W A partire da una larghezza del radiatore di 1800 mm

eseguire in aggiunta un foro centrale

W Inserire i tasselli

Codici articolo

ZB0259 0001

Bianco, altezza 300 mm

ZB0259 0002

Bianco, altezza 400 mm

ZB0259 0003

Bianco, altezza 500 mm

ZB0259 0004

Bianco, altezza 554 mm

ZB0259 0005

Bianco, altezza 600 mm

ZB0259 0006

Bianco, altezza 750 mm

ZB0259 0007

Bianco, altezza 900 mm

ZB0259 0008

Bianco, altezza 954 mm

ZB0259 0009

Zincato, altezza 300 mm

ZB0259 0010

Zincato, altezza 400 mm

ZB0259 0011

Zincato, altezza 500 mm

ZB0259 0012

Zincato, altezza 554 mm

ZB0259 0013

Zincato, altezza 600 mm

ZB0259 0014

Zincato, altezza 750 mm

ZB0259 0015

Zincato, altezza 900 mm

ZB0259 0016

Zincato, altezza 954 mm

1

2

3

Attenzione! Gli specifici supporti sono progettati per strutture adeguatamente resistenti.

Tuttavia il metodo di fissaggio appropriato è sempre da verificare in opera e i supporti devono essere idonei

alle condizioni strutturali!

Ø 10

94
