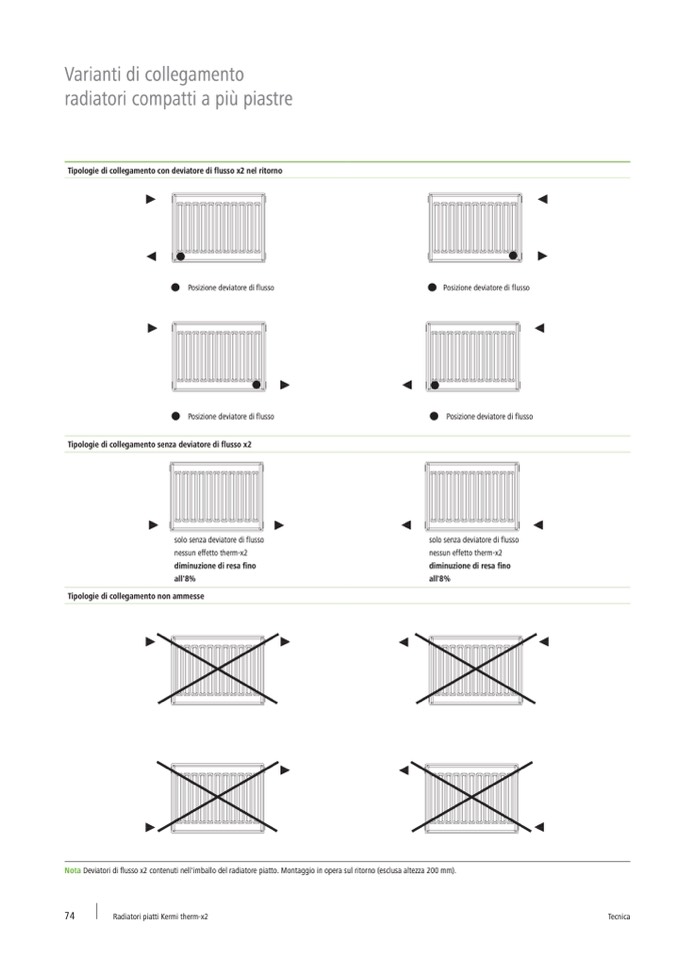

Varianti di collegamento

radiatori compatti a più piastre

Tipologie di collegamento con deviatore di flusso x2 nel ritorno

Posizione deviatore di flusso

Posizione deviatore di flusso

Tipologie di collegamento senza deviatore di flusso x2

solo senza deviatore di flusso

nessun effetto therm-x2

diminuzione di resa fino

all'8%

Tipologie di collegamento non ammesse

Posizione deviatore di flusso

Posizione deviatore di flusso

solo senza deviatore di flusso

nessun effetto therm-x2

diminuzione di resa fino

all'8%

Nota Deviatori di flusso x2 contenuti nell'imballo del radiatore piatto. Montaggio in opera sul ritorno (esclusa altezza 200 mm).
