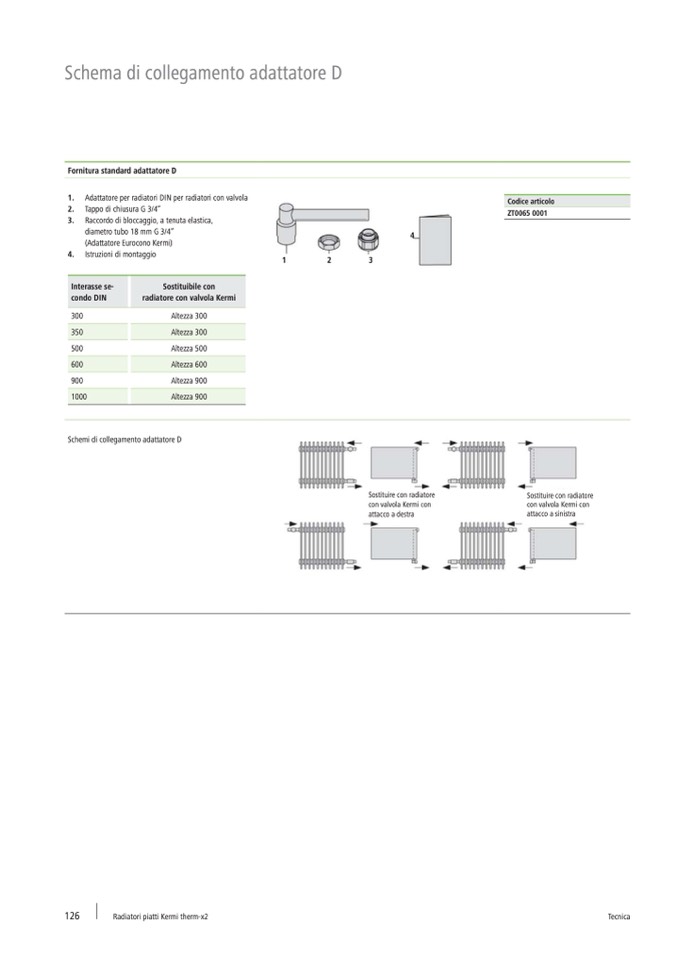

Schema di collegamento adattatore D

Fornitura standard adattatore D

1. Adattatore per radiatori DIN per radiatori con valvola

2. Tappo di chiusura G 3/4”

3. Raccordo di bloccaggio, a tenuta elastica,

diametro tubo 18 mm G 3/4”

(Adattatore Eurocono Kermi)

4. Istruzioni di montaggio

Interasse se-

condo DIN

Sostituibile con

radiatore con valvola Kermi

300

Altezza 300

Altezza 500

Altezza 900

350

Altezza 300

500

600

Altezza 600

900

1000

Schemi di collegamento adattatore D

Altezza 900

Codice articolo

ZT0065 0001

1

2

3

4

Sostituire con radiatore

con valvola Kermi con

attacco a destra

Sostituire con radiatore

con valvola Kermi con

attacco a sinistra

126

Radiatori piatti Kermi therm-x2

Tecnica
