MADE IN ITALY
Prodotti Gas

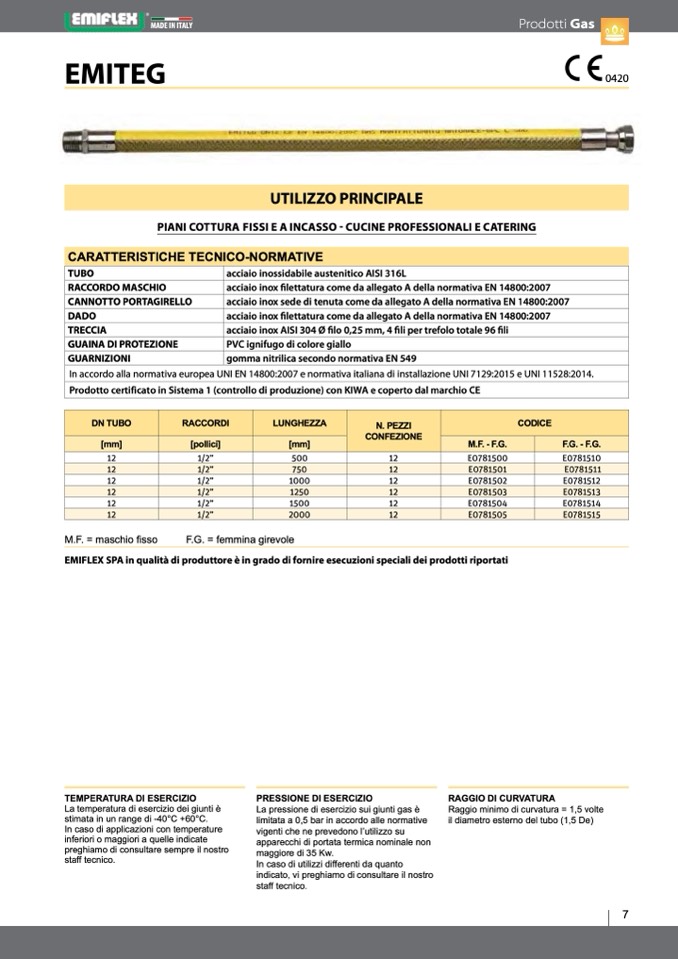

EMiTEG
0420
UTiLizzo PRiNciPALE
PiANi coTTURA FiSSi E A iNcASSo - cUciNE PRoFESSioNALi E cATERiNG
CARATTERISTICHE TECNICO-NORMATIVE
TUBo
acciaio inossidabile austenitico AISI 316L
RAccoRdo MASchio
acciaio inox filettatura come da allegato A della normativa EN 14800:2007
cANNoTTo PoRTAGiRELLo
acciaio inox sede di tenuta come da allegato A della normativa EN 14800:2007
dAdo
acciaio inox filettatura come da allegato A della normativa EN 14800:2007
TREcciA
acciaio inox AISI 304 Ø filo 0,25 mm, 4 fili per trefolo totale 96 fili
GUAiNA di PRoTEzioNE
PVC ignifugo di colore giallo
GUARNizioNi
gomma nitrilica secondo normativa EN 549
In accordo alla normativa europea UNI EN 14800:2007 e normativa italiana di installazione UNI 7129:2015 e UNI 11528:2014.
Prodotto certificato in Sistema 1 (controllo di produzione) con KIWA e coperto dal marchio CE
DN TUBO
RACCORDI
LUNGHEZZA
N. PEZZI
CONFEZIONE
CODICE
[mm]
[pollici]
[mm]
M.F. - F.G.
F.G. - F.G.
12
1/2”
500
12
E0781500
E0781510
12
1/2”
750
12
E0781501
E0781511
12
1/2”
1000
12
E0781502
E0781512
12
1/2”
1250
12
E0781503
E0781513
12
1/2”
1500
12
E0781504
E0781514
12
1/2”
2000
12
E0781505
E0781515
M.F. = maschio fisso
F.G. = femmina girevole
EMiFLEX SPA in qualità di produttore è in grado di fornire esecuzioni speciali dei prodotti riportati
TEMPERATURA DI ESERCIZIO
La temperatura di esercizio dei giunti è
stimata in un range di -40°C +60°C.
In caso di applicazioni con temperature
inferiori o maggiori a quelle indicate
preghiamo di consultare sempre il nostro
staff tecnico.
PRESSIONE DI ESERCIZIO
La pressione di esercizio sui giunti gas è
limitata a 0,5 bar in accordo alle normative
vigenti che ne prevedono l’utilizzo su
apparecchi di portata termica nominale non
maggiore di 35 Kw.
In caso di utilizzi differenti da quanto
indicato, vi preghiamo di consultare il nostro
staff tecnico.
RAGGIO DI CURVATURA
Raggio minimo di curvatura = 1,5 volte
il diametro esterno del tubo (1,5 De)
7
