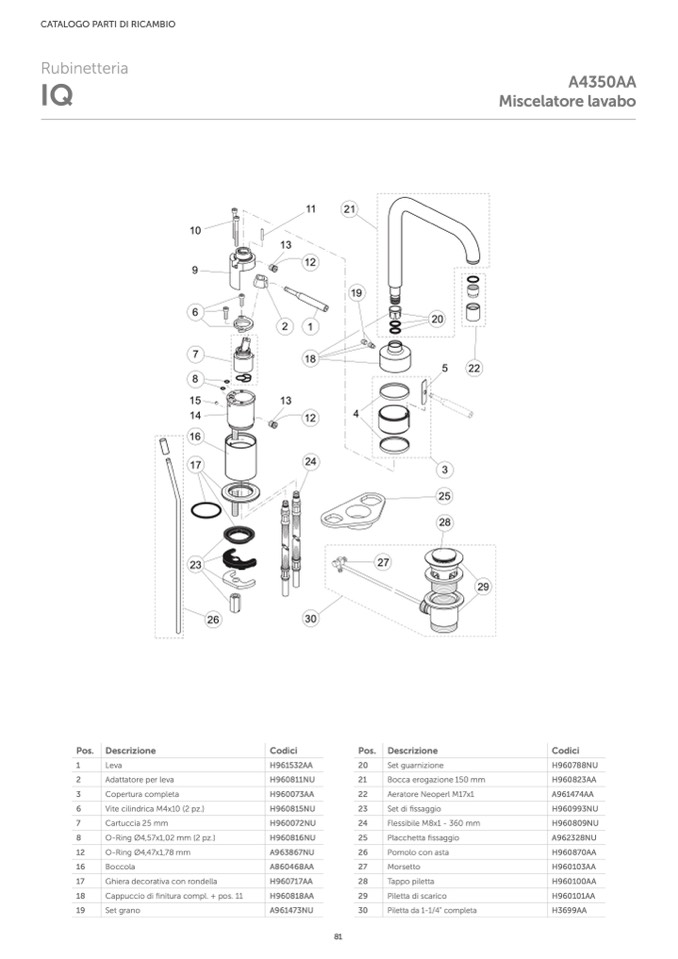

CATALOGO PARTI DI RICAMBIO

Rubinetteria

IQ

A4350AA

Miscelatore lavabo

11

13

12

21

10

9

6

7

8

15

14

16

17

23

19

2

1

18

5

22

3

25

28

29

20

13

4

24

12

27

26

30

Pos.

Descrizione

Codici

20

Set guarnizione

H960788NU

21

Bocca erogazione 150 mm

H960823AA

22

Aeratore Neoperl M17x1

A961474AA

23

Set di fissaggio

H960993NU

24

Flessibile M8x1 - 360 mm

H960809NU

25

Placchetta fissaggio

A962328NU

26

Pomolo con asta

H960870AA

27

Morsetto

H960103AA

28

Tappo piletta

H960100AA

29

Piletta di scarico

H960101AA

30

Piletta da 1-1/4" completa

H3699AA

Pos.

Descrizione

Codici

1

Leva

H961532AA

2

Adattatore per leva

H960811NU

3

Copertura completa

H960073AA

6

Vite cilindrica M4x10 (2 pz.)

H960815NU

7

Cartuccia 25 mm

H960072NU

8

O-Ring Ø4,57x1,02 mm (2 pz.)

H960816NU

12

O-Ring Ø4,47x1,78 mm

A963867NU

16

Boccola

A860468AA

17

Ghiera decorativa con rondella

H960717AA

18

Cappuccio di finitura compl. + pos. 11

H960818AA

19

Set grano

A961473NU
