CATALOGO PARTI DI RICAMBIO

Rubinetteria

Glance

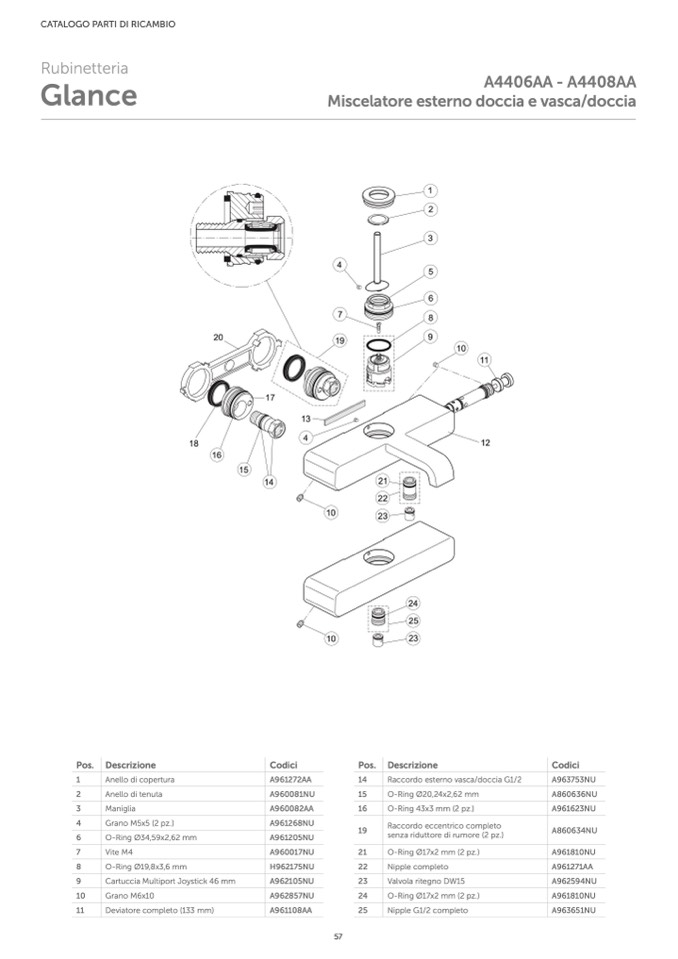

A4406AA - A4408AA

Miscelatore esterno doccia e vasca/doccia

4

7

1

2

3

5

6

8

20

19

9

10

11

17

13

18

4

12

16

15

21

22

23

14

10

10

24

25

23

Pos.

Descrizione

Codici

14

Raccordo esterno vasca/doccia G1/2

A963753NU

15

O-Ring Ø20,24x2,62 mm

A860636NU

16

O-Ring 43x3 mm (2 pz.)

A961623NU

19

Raccordo eccentrico completo

senza riduttore di rumore (2 pz.)

A860634NU

21

O-Ring Ø17x2 mm (2 pz.)

A961810NU

22

Nipple completo

A961271AA

23

Valvola ritegno DW15

A962594NU

24

O-Ring Ø17x2 mm (2 pz.)

A961810NU

25

Nipple G1/2 completo

A963651NU

Pos.

Descrizione

Codici

1

Anello di copertura

A961272AA

2

Anello di tenuta

A960081NU

3

Maniglia

A960082AA

4

Grano M5x5 (2 pz.)

A961268NU

6

O-Ring Ø34,59x2,62 mm

A961205NU

7

Vite M4

A960017NU

8

O-Ring Ø19,8x3,6 mm

H962175NU

9

Cartuccia Multiport Joystick 46 mm

A962105NU

10

Grano M6x10

A962857NU

11

Deviatore completo (133 mm)

A961108AA

57
