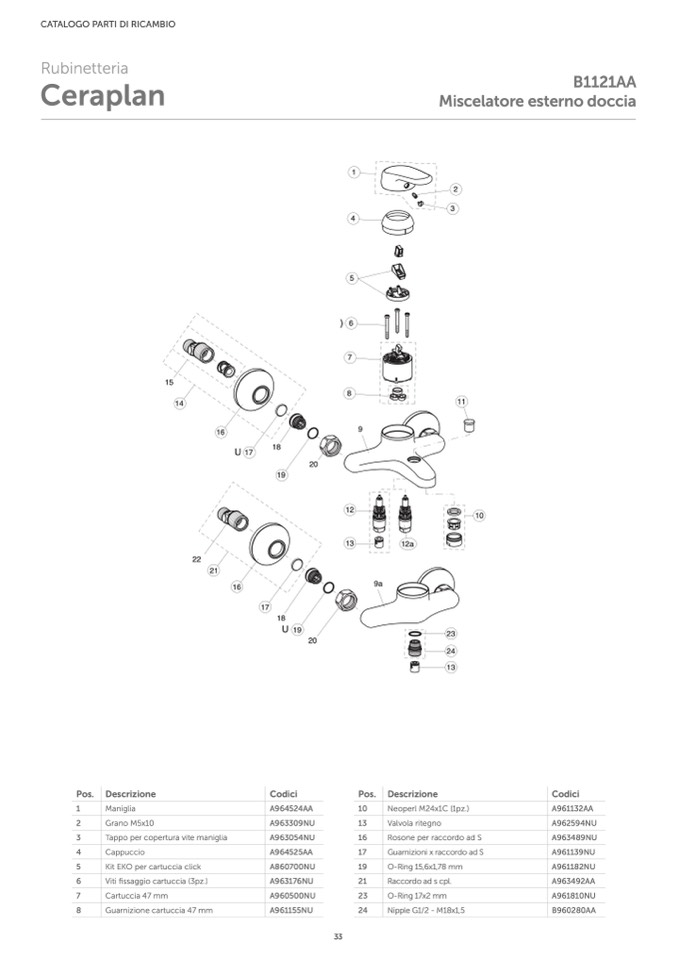

CATALOGO PARTI DI RICAMBIO

Rubinetteria

Ceraplan

B1121AA

Miscelatore esterno doccia

Pos. Descrizione

Codici

A964524AA

A963309NU

A963054NU

A964525AA

A860700NU

A963176NU

A960500NU

A961155NU

Pos. Descrizione

Codici

A961132AA

A962594NU

A963489NU

A961139NU

A961182NU

A963492AA

A961810NU

B960280AA

1

Maniglia

2

Grano M5x10

3

Tappo per copertura vite maniglia

4

Cappuccio

5

Kit EKO per cartuccia click

6

Viti fissaggio cartuccia (3pz.)

7

Cartuccia 47 mm

8

Guarnizione cartuccia 47 mm

10

Neoperl M24x1C (1pz.)

13

Valvola ritegno

16

Rosone per raccordo ad S

17

Guarnizioni x raccordo ad S

19

O-Ring 15,6x1,78 mm

21

Raccordo ad s cpl.

23

O-Ring 17x2 mm

24

Nipple G1/2 - M18x1,5

15

14

11

10

23

24

13

16

18

22

21

16

9a

U 19

20

U 17

20

17

18

1

4

5

)6

7

8

9

19

12

13

2

3

33

12a
