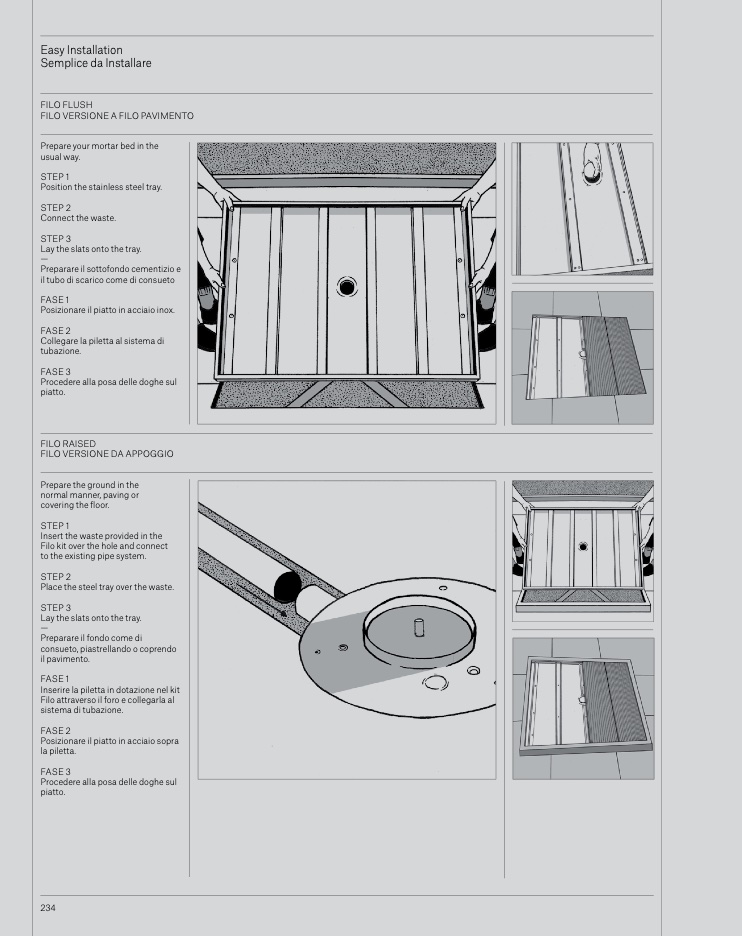

Easy Installation

Semplice da Installare

FILO FLUSH

FILO VERSIONE A FILO PAVIMENTO

Prepare your mortar bed in the

usual way.

STEP 1

Position the stainless steel tray.

STEP 2

Connect the waste.

STEP 3

Lay the slats onto the tray.

—

Preparare il sottofondo cementizio e

il tubo di scarico come di consueto

FASE 1

Posizionare il piatto in acciaio inox.

FASE 2

Collegare la piletta al sistema di

tubazione.

FASE 3

Procedere alla posa delle doghe sul

piatto.

FILO RAISED

FILO VERSIONE DA APPOGGIO

Prepare the ground in the

normal manner, paving or

covering the floor.

STEP 1

Insert the waste provided in the

Filo kit over the hole and connect

to the existing pipe system.

STEP 2

Place the steel tray over the waste.

STEP 3

Lay the slats onto the tray.

—

Preparare il fondo come di

consueto, piastrellando o coprendo

il pavimento.

FASE 1

Inserire la piletta in dotazione nel kit

Filo attraverso il foro e collegarla al

sistema di tubazione.

FASE 2

Posizionare il piatto in acciaio sopra

la piletta.

FASE 3

Procedere alla posa delle doghe sul

piatto.
