6

28

35

32

37

39

34

5

1

9

10

2

21

18

17

19

29

22

33

20

36

30

31

38

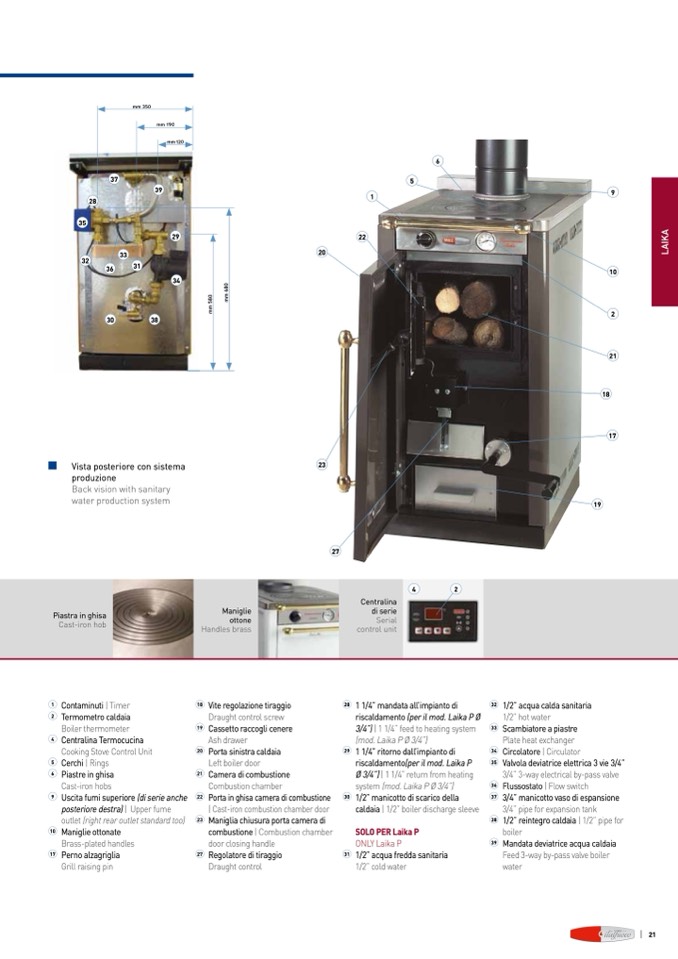

vista posteriore con sistema

produzione

Back vision with sanitary

water production system

23

27

Piastra in ghisa

cast-iron hob

maniglie

ottone

handles brass

centralina

di serie

serial

control unit

4

2

1

contaminuti | timer

2

Termometro caldaia

Boiler thermometer

4

centralina Termocucina

cooking stove control Unit

5

cerchi | rings

6

Piastre in ghisa

cast-iron hobs

9

uscita fumi superiore (di serie anche

posteriore destra) | Upper fume

outlet (right rear outlet standard too)

10

maniglie ottonate

Brass-plated handles

17

Perno alzagriglia

grill raising pin

18

vite regolazione tiraggio

draught control screw

19

cassetto raccogli cenere

ash drawer

20

Porta sinistra caldaia

left boiler door

21

camera di combustione

combustion chamber

22

Porta in ghisa camera di combustione

| cast-iron combustion chamber door

23

maniglia chiusura porta camera di

combustione | combustion chamber

door closing handle

27

regolatore di tiraggio

draught control

28

1 1/4” mandata all’impianto di

riscaldamento (per il mod. laika P Ø

3/4”) | 1 1/4” feed to heating system

(mod. laika P Ø 3/4”)

29

1 1/4” ritorno dall’impianto di

riscaldamento(per il mod. laika P

Ø 3/4”) | 1 1/4” return from heating

system (mod. laika P Ø 3/4”)

30

1/2” manicotto di scarico della

caldaia | 1/2” boiler discharge sleeve

SOLO PER Laika P

only laika P

31

1/2” acqua fredda sanitaria

1/2” cold water

32

1/2” acqua calda sanitaria

1/2” hot water

33

scambiatore a piastre

Plate heat exchanger

34

circolatore | circulator

35

valvola deviatrice elettrica 3 vie 3/4”

3/4” 3-way electrical by-pass valve

36

flussostato | Flow switch

37

3/4” manicotto vaso di espansione

3/4” pipe for expansion tank

38

1/2” reintegro caldaia | 1/2” pipe for

boiler

39

mandata deviatrice acqua caldaia

Feed 3-way by-pass valve boiler

water

21

L

A

I

K

A
