25

9

28

35

37

39

33

32

36

29

31

5

6

24

9

2

8

13

11

10

26

12

34

38

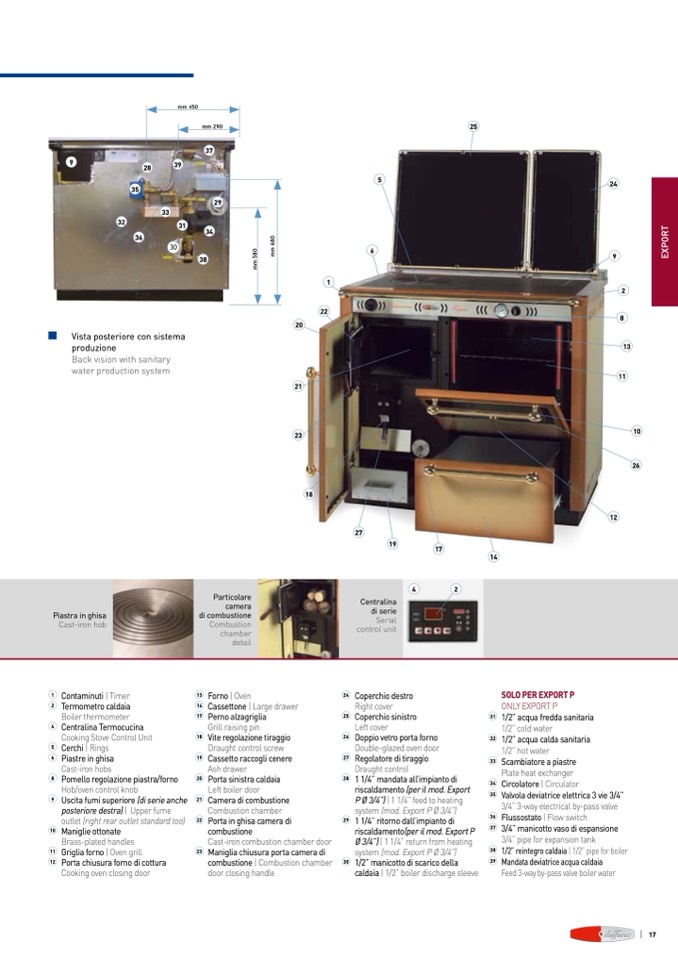

vista posteriore con sistema

produzione

Back vision with sanitary

water production system

1

22

20

21

23

18

27

19

17

14

Piastra in ghisa

cast-iron hob

Particolare

camera

di combustione

combustion

chamber

detail

centralina

di serie

serial

control unit

4

2

1

contaminuti | timer

2

Termometro caldaia

Boiler thermometer

4

centralina Termocucina

cooking stove control Unit

5

cerchi | rings

6

Piastre in ghisa

cast-iron hobs

8

Pomello regolazione piastra/forno

hob/oven control knob

9

uscita fumi superiore (di serie anche

posteriore destra) | Upper fume

outlet (right rear outlet standard too)

10

maniglie ottonate

Brass-plated handles

11

griglia forno | oven grill

12

Porta chiusura forno di cottura

cooking oven closing door

13

forno | oven

14

cassettone | large drawer

17

Perno alzagriglia

grill raising pin

18

vite regolazione tiraggio

draught control screw

19

cassetto raccogli cenere

ash drawer

20

Porta sinistra caldaia

left boiler door

21

camera di combustione

combustion chamber

22

Porta in ghisa camera di

combustione

cast-iron combustion chamber door

23

maniglia chiusura porta camera di

combustione | combustion chamber

door closing handle

24

coperchio destro

right cover

25

coperchio sinistro

left cover

26

Doppio vetro porta forno

double-glazed oven door

27

regolatore di tiraggio

draught control

28

1 1/4” mandata all’impianto di

riscaldamento (per il mod. export

P Ø 3/4”) | 1 1/4” feed to heating

system (mod. export P Ø 3/4”)

29

1 1/4” ritorno dall’impianto di

riscaldamento(per il mod. export P

Ø 3/4”) | 1 1/4” return from heating

system (mod. export P Ø 3/4”)

30

1/2” manicotto di scarico della

caldaia | 1/2” boiler discharge sleeve

SOLO PER EXPORT P

only eXPort P

31

1/2” acqua fredda sanitaria

1/2” cold water

32

1/2” acqua calda sanitaria

1/2” hot water

33

scambiatore a piastre

Plate heat exchanger

34

circolatore | circulator

35

valvola deviatrice elettrica 3 vie 3/4”

3/4” 3-way electrical by-pass valve

36

flussostato | Flow switch

37

3/4” manicotto vaso di espansione

3/4” pipe for expansion tank

38

1/2” reintegro caldaia | 1/2” pipe for boiler

39

mandata deviatrice acqua caldaia

Feed 3-way by-pass valve boiler water

17

E

X

P

o

R

t
