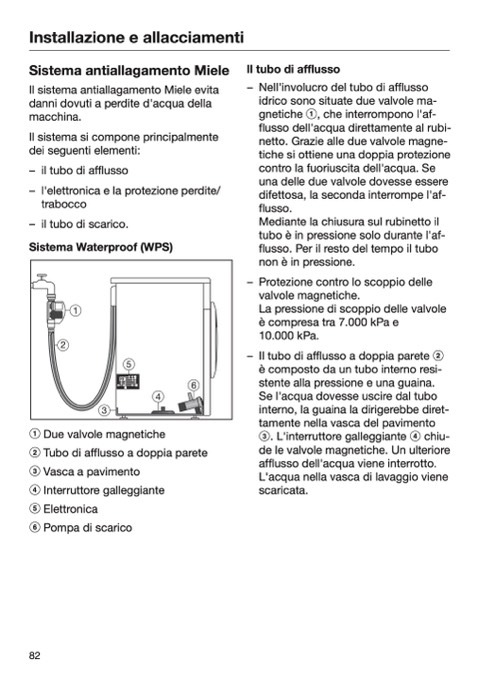

Installazione e allacciamenti
Sistema antiallagamento Miele
– il tubo di afflusso
– il tubo di scarico.
Sistema Waterproof (WPS)
Il tubo di afflusso
– Nell'involucro del tubo di afflusso
idrico sono situate due valvole ma-
gnetiche , che interrompono l'af-
flusso dell'acqua direttamente al rubi-
netto. Grazie alle due valvole magne-
tiche si ottiene una doppia protezione
contro la fuoriuscita dell'acqua. Se
una delle due valvole dovesse essere
difettosa, la seconda interrompe l'af-
flusso.
Mediante la chiusura sul rubinetto il
tubo è in pressione solo durante l'af-
flusso. Per il resto del tempo il tubo
non è in pressione.
Il sistema antiallagamento Miele evita
danni dovuti a perdite d'acqua della
macchina.
Il sistema si compone principalmente
dei seguenti elementi:
– l'elettronica e la protezione perdite/
trabocco
– Protezione contro lo scoppio delle
valvole magnetiche.
La pressione di scoppio delle valvole
è compresa tra 7.000 kPa e
10.000 kPa.
1
2
3
5
– Il tubo di afflusso a doppia parete
è composto da un tubo interno resi-
stente alla pressione e una guaina.
Se l'acqua dovesse uscire dal tubo
interno, la guaina la dirigerebbe diret-
tamente nella vasca del pavimento
. L'interruttore galleggiante chiu-
de le valvole magnetiche. Un ulteriore
afflusso dell'acqua viene interrotto.
L'acqua nella vasca di lavaggio viene
scaricata.
6
4
a Due valvole magnetiche
b Tubo di afflusso a doppia parete
c Vasca a pavimento
d Interruttore galleggiante
e Elettronica
f Pompa di scarico
82
