2

3

1

1

2

2

3

60 mm

2

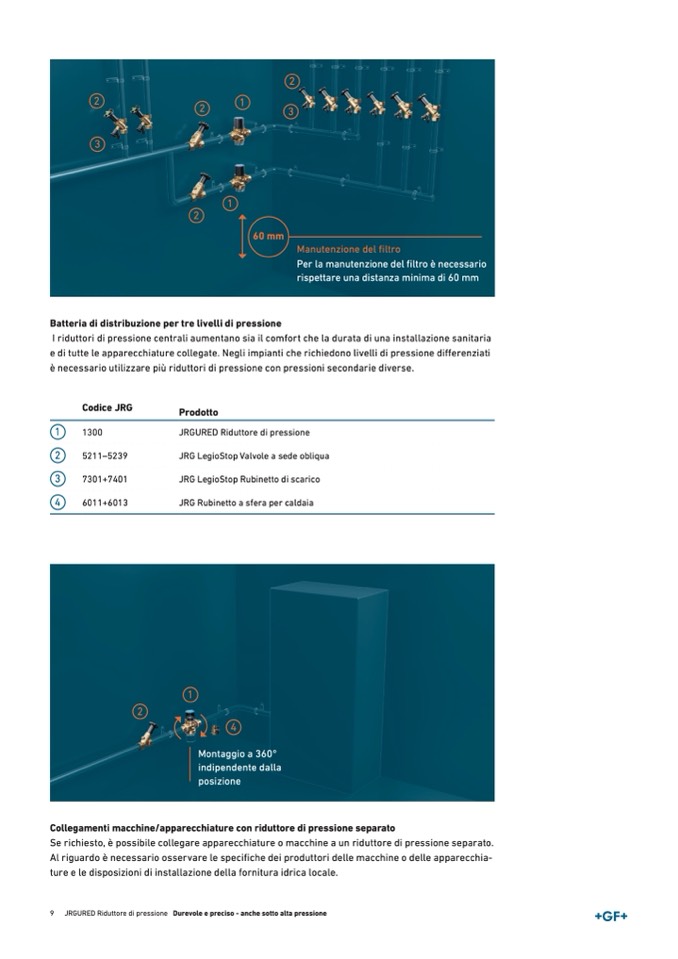

Batteria di distribuzione per tre livelli di pressione

I riduttori di pressione centrali aumentano sia il comfort che la durata di una installazione sanitaria

e di tutte le apparecchiature collegate. Negli impianti che richiedono livelli di pressione differenziati

è necessario utilizzare più riduttori di pressione con pressioni secondarie diverse.

Codice JRG

1

1300

2

5211–5239

3

7301+7401

4

6011+6013

Collegamenti macchine/apparecchiature con riduttore di pressione separato

Se richiesto, è possibile collegare apparecchiature o macchine a un riduttore di pressione separato.

Al riguardo è necessario osservare le specifiche dei produttori delle macchine o delle apparecchia-

ture e le disposizioni di installazione della fornitura idrica locale.

Prodotto

JRGURED Riduttore di pressione

JRG LegioStop Valvole a sede obliqua

JRG LegioStop Rubinetto di scarico

JRG Rubinetto a sfera per caldaia

Manutenzione del filtro

Per la manutenzione del filtro è necessario

rispettare una distanza minima di 60 mm

1

2

4

Montaggio a 360°

indipendente dalla

posizione

9 JRGURED Riduttore di pressione Durevole e preciso - anche sotto alta pressione
