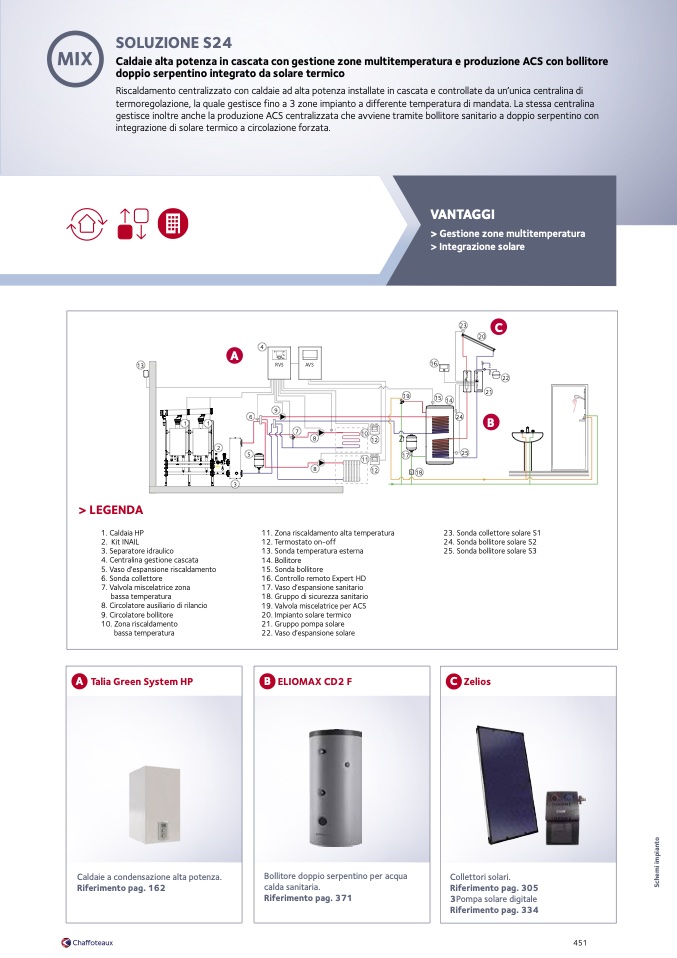

SOLUZIONE S24

Caldaie alta potenza in cascata con gestione zone multitemperatura e produzione ACS con bollitore

doppio serpentino integrato da solare termico

Riscaldamento centralizzato con caldaie ad alta potenza installate in cascata e controllate da un’unica centralina di

termoregolazione, la quale gestisce fino a 3 zone impianto a differente temperatura di mandata. La stessa centralina

gestisce inoltre anche la produzione ACS centralizzata che avviene tramite bollitore sanitario a doppio serpentino con

integrazione di solare termico a circolazione forzata.

VANTAGGI

> Gestione zone multitemperatura

> Integrazione solare

13

> LEGENDA

RVS

AVS

16

A

4

19

6

4

ON-OFF

10

12

ON-OFF

23

20

C

22

21

15

14

2

1

1

9

11. Zona riscaldamento alta temperatura

12. Termostato on-off

13. Sonda temperatura esterna

14. Bollitore

15. Sonda bollitore

16. Controllo remoto Expert HD

17. Vaso d’espansione sanitario

18. Gruppo di sicurezza sanitario

19. Valvola miscelatrice per ACS

20. Impianto solare termico

21. Gruppo pompa solare

22. Vaso d’espansione solare

B

7

8

2

5

3

11

8

12

17

25

s 18

1. Caldaia HP

2. Kit INAIL

3. Separatore idraulico

4. Centralina gestione cascata

5. Vaso d’espansione riscaldamento

6. Sonda collettore

7. Valvola miscelatrice zona

bassa temperatura

8. Circolatore ausiliario di rilancio

9. Circolatore bollitore

10. Zona riscaldamento

bassa temperatura

23. Sonda collettore solare S1

24. Sonda bollitore solare S2

25. Sonda bollitore solare S3

A Talia Green System HP

Caldaie a condensazione alta potenza.

Riferimento pag. 162

B ELIOMAX CD2 F

Bollitore doppio serpentino per acqua

calda sanitaria.

Riferimento pag. 371

C Zelios

Collettori solari.

Riferimento pag. 305

3Pompa solare digitale

Riferimento pag. 334
