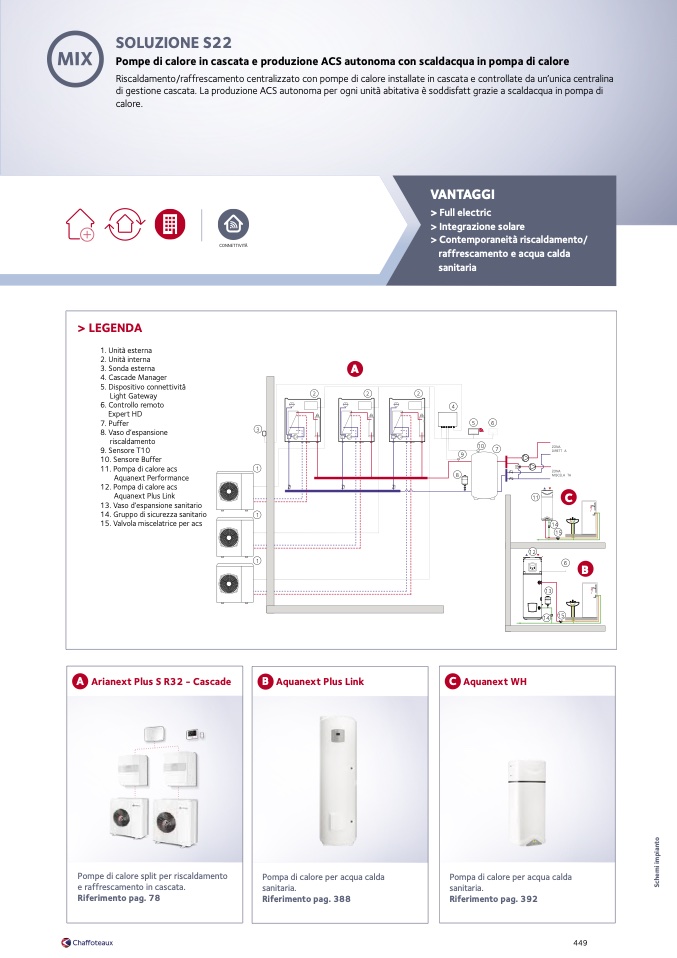

SOLUZIONE S22

Pompe di calore in cascata e produzione ACS autonoma con scaldacqua in pompa di calore

Riscaldamento/raffrescamento centralizzato con pompe di calore installate in cascata e controllate da un’unica centralina

di gestione cascata. La produzione ACS autonoma per ogni unit

à abitativa

è soddisfatt grazie a scaldacqua in pompa di

calore.

CONNETTIVIT

À

VANTAGGI

> Full electric

> Integrazione solare

> Contemporaneità riscaldamento/

raffrescamento e acqua calda

sanitaria

> LEGENDA

1. Unità esterna

2. Unità interna

3. Sonda esterna

4. Cascade Manager

5. Dispositivo connettivit

à

Light Gateway

6. Controllo remoto

Expert HD

7. Puffer

8. Vaso d’espansione

riscaldamento

9. Sensore T10

10. Sensore Buffer

11. Pompa di calore acs

Aquanext Performance

12. Pompa di calore acs

Aquanext Plus Link

13. Vaso d’espansione sanitario

14. Gruppo di sicurezza sanitario

15. Valvola miscelatrice per acs

A

2

3

1

1

1

5

6

10

7

ZONA

DIRETT A

ZONA

MISCELA TA

C

s

14

15

12

6

13

14

s

15

9

8

11

2

2

VE

F

VE

F

VE

F

4

B

A Arianext Plus S R32 - Cascade

Pompe di calore split per riscaldamento

e raffrescamento in cascata.

Riferimento pag. 78

C Aquanext WH

Pompa di calore per acqua calda

sanitaria.

Riferimento pag. 392

B Aquanext Plus Link

Pompa di calore per acqua calda

sanitaria.

Riferimento pag. 388
